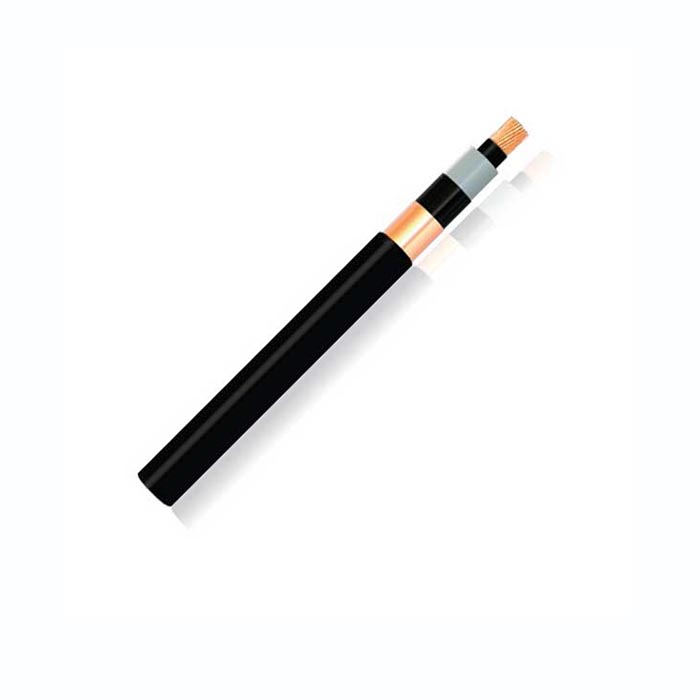

Cáp trung thế LS Vina 3.6/6(7.2)kv cách điện XLPE 1 lõi

Liên hệ ngay Cáp điện Việt Nam để nhận tư vấn và báo giá trực tiếp tốt nhất

HOTLINE

zalo

facebook

Danh mục: Cáp trung thế Thương hiệu: Ls Vina

Mô tả

Cáp trung thế LS Vina 3.6/6(7.2) kV cách điện XLPE 1 lõi là loại cáp ngầm dùng cho hệ thống truyền tải và phân phối điện trung thế với điện áp danh định 3.6/6(7.2) kV. Sản phẩm có ruột dẫn bằng đồng, cách điện bằng vật liệu XLPE chịu nhiệt cao, vỏ bọc ngoài làm bằng PVC, đảm bảo độ bền cơ học và khả năng chống chịu môi trường tốt.

Thông số kỹ thuật chính của cáp LS Vina 1 lõi 3.6/6(7.2) kV:

Điện áp định mức: 3.6/6(7.2) kV
Số lõi: 1 lõi
Ruột dẫn: Đồng nguyên chất, tiết diện phổ biến từ 25 mm² đến 1000 mm²
Đường kính lõi dẫn: Ví dụ với tiết diện 25 mm² là khoảng 5.9 mm
Chiều dày cách điện XLPE: khoảng 2.5 mm
Vỏ bọc ngoài: PVC chịu được tác động cơ học và môi trường
Tiêu chuẩn áp dụng: IEC 60502-1:2009 và các tiêu chuẩn quốc tế tương đương
Ứng dụng: Cáp phù hợp cho cấp điện trung thế trong các khu công nghiệp, tòa nhà thương mại, hệ thống phân phối điện ngầm, đảm bảo truyền tải điện ổn định và an toàn.

Ưu điểm Cáp trung thế LS Vina 3.6/6(7.2)kv cách điện XLPE 1 lõi

Cách điện XLPE chịu nhiệt tốt, tăng tuổi thọ cáp và khả năng vận hành ổn định trong điều kiện nhiệt độ cao.
Ruột dẫn đồng nguyên chất giúp dẫn điện hiệu quả, giảm tổn hao điện năng.
Vỏ bọc PVC bảo vệ cáp khỏi tác động cơ học và môi trường bên ngoài.
Được sản xuất theo tiêu chuẩn quốc tế, đảm bảo chất lượng và an toàn khi sử dụng.
Cáp trung thế LS Vina 3.6/6(7.2) kV cách điện XLPE 1 lõi là giải pháp tin cậy cho hệ thống điện trung thế, đáp ứng yêu cầu kỹ thuật khắt khe và phù hợp với nhiều công trình hiện đạ

Liên hệ ngay tới Cáp điện Việt Nam để nhận báo giá cho sản phẩm Cáp trung thế LS Vina cách điện XLPE 1 lõi tốt nhất hiện nay.

Thông số kỹ thuật Cáp trung thế LS Vina 3.6/6(7.2)kv cách điện XLPE 1 lõi

Tiết diện danh định	Đường kính lõi dẫn	Chiều dày cách điện danh định	Chiều dày bọc trong		Đường kính sợi giáp	Chiều dày băng giáp	Chiều dày danh định vỏ bọc			Đường kính cáp gần đúng			Khối lượng cáp gần đúng lõi ruột đồng			Khối lượng cáp gần đúng lõi ruột nhôm			Chiều dài đóng gói tiêu chuẩn
			AWA	DATA	AWA	DATA	UnAR	AWA	DATA	UnAR	AWA	DATA	UnAR	AWA	DATA	UnAR	AWA	DATA	UnAR	AWA	DATA
mm²	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km	kg/km	kg/km	kg/km	m	m	m
25	5.9	2.5	1.2	–	1.6	–	1.5	1.7	–	16	22	–	480	740	–	330	690	–	1,000	1,000	–
35	6.9	2.5	1.2	–	1.6	–	1.5	1.7	–	17	23	–	590	860	–	360	750	–	1,000	1,000	–
50	8.0	2.5	1.2	–	1.6	–	1.6	1.8	–	19	24	–	730	1,010	–	450	830	–	1,000	1,000	–
70	9.8	2.5	1.2	1.2	1.6	0.5	1.6	1.8	1.8	20	26	24	950	1,370	1,140	540	950	820	1,000	1,000	1,000
95	11.4	2.5	1.2	1.2	1.6	0.5	1.7	1.9	1.8	22	28	26	1,230	1,680	1,540	660	1,100	970	1,000	1,000	1,000
120	12.8	2.5	1.2	1.2	1.6	0.5	1.7	1.9	1.8	24	29	28	1,480	1,950	1,820	750	1,230	1,100	1,000	1,000	1,000
150	14.2	2.5	1.2	1.2	1.6	0.5	1.8	2.0	1.9	25	31	29	1,770	2,270	2,130	870	1,380	1,230	1,000	1,000	1,000
185	15.8	2.5	1.2	1.2	2.0	0.5	1.8	2.0	1.9	27	35	31	2,145	2,770	2,530	1,010	1,650	1,410	500	500	500
240	18.1	2.6	1.2	1.2	2.0	0.5	1.9	2.1	2.0	30	36	35	2,740	3,410	3,160	1,250	1,930	1,680	500	500	500
300	20.4	2.8	1.2	1.2	2.0	0.5	2.0	2.2	2.1	33	39	37	3,360	4,080	3,820	1,500	2,220	1,970	500	500	500
400	23.2	3.0	1.2	1.2	2.0	0.5	2.1	2.3	2.3	36	43	40	4,230	5,020	4,740	1,850	2,650	2,360	500	500	500
500	26.3	3.2	1.3	1.3	2.5	0.5	2.2	2.5	2.4	41	49	46	5,330	6,390	5,900	2,270	3,330	2,850	500	500	500
630	30.2	3.2	1.4	–	2.5	–	2.3	2.6	–	45	53	–	6,780	7,650	–	2,770	3,960	–	500	500	–
800	34.0	3.2	1.4	–	2.5	–	2.4	2.7	–	50	57	–	8,660	9,500	–	3,490	4,690	–	500	250	–
1,000	38.7	3.2	1.6	–	2.5	–	2.6	2.9	–	54	64	–	10,700	11,950	–	3,970	5,550	–	250	250	–
