Vôn kế là gì? Cấu tạo và nguyên lý hoạt động của vôn kế

Vôn kế là một thiết bị đo điện cơ bản và quan trọng trong lĩnh vực kỹ thuật điện và điện tử. Nó được sử dụng để đo hiệu điện thế giữa hai điểm trong mạch điện, giúp người dùng kiểm tra, giám sát và điều chỉnh hoạt động của các thiết bị và hệ thống điện một cách chính xác và an toàn. Hiểu rõ về cấu tạo và nguyên lý hoạt động của vôn kế là bước đầu cần thiết để sử dụng hiệu quả thiết bị này trong công việc và học tập. Cùng Cáp điện VN tìm hiểu chi tiết vôn kế là gì? Cấu tạo, phân loại và nguyên lý hoạt động của Vôn kế.

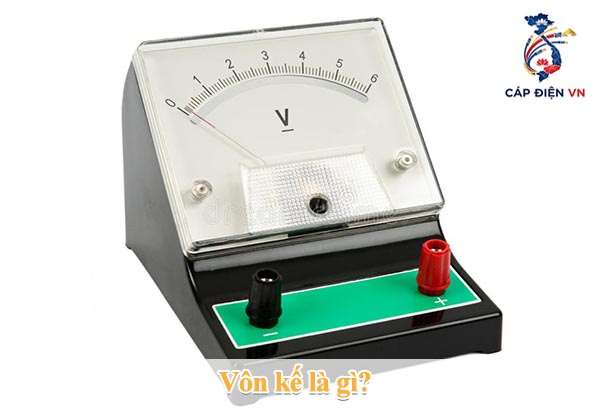

Vôn kế là gì?

Vôn kế là dụng cụ dùng để đo hiệu điện thế (điện áp) giữa hai điểm trong mạch điện hoặc mạch điện tử. Nó giúp xác định mức độ chênh lệch điện áp giữa hai vị trí, từ đó kiểm tra tình trạng hoạt động của thiết bị hoặc mạch điện. Vôn kế có thể đo được điện áp một chiều (DC), điện áp xoay chiều (AC), và trong một số trường hợp đặc biệt còn đo được điện áp tần số vô tuyến. Ký hiệu của vôn kế là V.

Vôn kế là công cụ thiết yếu trong kỹ thuật điện và điện tử, giúp người dùng kiểm tra, giám sát và đảm bảo hoạt động ổn định của các hệ thống điện, phát hiện sớm các sự cố về điện áp để có biện pháp xử lý kịp thời.

Cấu tạo của vôn kế

Cấu tạo của vôn kế gồm các bộ phận chính sau:

• Điện kế nhạy cảm (đồng hồ đo dòng điện): Đây là bộ phận trung tâm dùng để phát hiện và hiển thị mức dòng điện nhỏ đi qua trong mạch đo, được mắc nối tiếp với các linh kiện khác trong vôn kế.
• Điện trở cao nối tiếp: Điện trở này làm tăng tổng điện trở bên trong vôn kế, để hạn chế dòng điện đi qua, giúp vôn kế đo hiệu điện thế mà không làm thay đổi dòng điện trong mạch. Điện trở này rất cao để giảm thiểu ảnh hưởng đến mạch điện khi đo.
• Kim chỉ thị hoặc màn hình hiển thị số: Kim chỉ thị dạng analog dùng để báo hiệu giá trị điện áp bằng cách di chuyển trên thang đo, còn vôn kế kỹ thuật số sẽ hiển thị trực tiếp giá trị số trên màn hình LCD.
• Hai que đo: Dùng để kết nối vôn kế với hai điểm cần đo trên mạch điện.
• Vỏ bảo vệ và các nút điều chỉnh: Bảo vệ các bộ phận bên trong và cho phép người dùng chuyển đổi thang đo hoặc hiệu chỉnh kim chỉ thị.
• Vôn kế hoạt động theo nguyên lý đo hiệu điện thế giữa hai điểm trong mạch điện, do đó phải được mắc song song với đoạn mạch cần đo để không làm gián đoạn dòng điện trong mạch.

Cấu tạo vôn kế được thiết kế sao cho điện trở trong của vôn kế rất cao, giúp hạn chế tối đa dòng điện đi qua vôn kế, đảm bảo đo điện áp chính xác và an toàn cho mạch điện

Nguyên lý hoạt động của Vôn kế

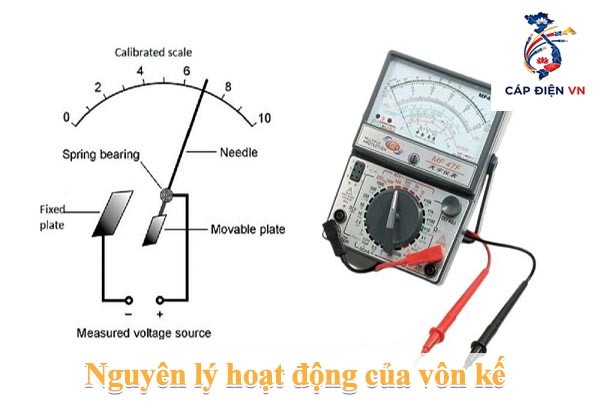

Nguyên lý hoạt động của vôn kế dựa trên nguyên tắc đo hiệu điện thế giữa hai điểm cần đo trong mạch điện, vì vậy vôn kế phải được mắc song song với đoạn mạch hoặc thiết bị cần đo điện áp.

Vôn kế có điện trở rất cao để hạn chế dòng điện chạy qua, giúp không làm thay đổi hoặc ảnh hưởng đến điều kiện hoạt động của mạch điện khi đo. Khi mắc song song, hiệu điện thế giữa vôn kế và thiết bị cần đo gần như bằng nhau, nên vôn kế hiển thị chính xác giá trị điện áp.

Nếu vôn kế được mắc nối tiếp, điện áp trên vôn kế sẽ gần như bằng không vì dòng điện không thể chạy qua mạch, dẫn đến mạch bị ngắt và không đo được điện áp.

Vôn kế dùng để làm gì?

Vôn kế được dùng để đo hiệu điện thế (điện áp) giữa hai điểm trong mạch điện hoặc thiết bị điện tử. Công dụng cụ thể của vôn kế bao gồm:

• Đo điện áp trên các thiết bị điện như pin, acquy, máy phát điện, biến áp để kiểm tra hoạt động và nguồn cung cấp điện.
• Kiểm tra và giám sát điện áp phân bố trong mạch điện, giúp phát hiện lỗi, điểm cháy hoặc chập mạch.
• Hỗ trợ hiệu chỉnh và bảo trì thiết bị điện, thiết bị điện tử bằng cách xác định mức điện áp đúng tiêu chuẩn.
• Đo điện áp trong hệ thống chiếu sáng, điều hòa, máy móc công nghiệp để đảm bảo hoạt động ổn định và tiết kiệm điện.
• Ứng dụng trong các phòng thí nghiệm, nghiên cứu để phân tích các đặc tính điện áp và cải tiến mạch điện.

Nhờ đo chính xác và không làm ảnh hưởng đến mạch điện, vôn kế là dụng cụ không thể thiếu trong kỹ thuật điện và điện tử

Cách mắc vôn kế vào mạch điện

Cách mắc vôn kế vào mạch điện như sau:

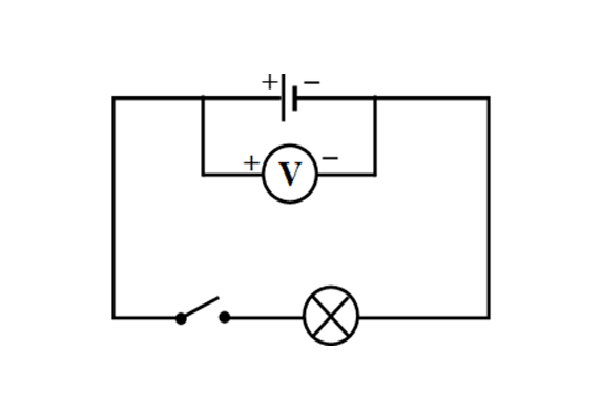

• Vôn kế phải được mắc song song với đoạn mạch hoặc phần tử cần đo hiệu điện thế để đo đúng giá trị điện áp giữa hai điểm đó.
• Chốt dương (+) của vôn kế được nối với cực dương (+) của nguồn điện hoặc điểm có điện áp cao hơn trong mạch.
• Chốt âm (-) của vôn kế được nối với cực âm (-) của nguồn điện hoặc điểm có điện áp thấp hơn trong mạch.
• Trước khi mắc vôn kế, cần chọn thang đo phù hợp trên thiết bị và ngắt nguồn điện để đảm bảo an toàn.
• Sau khi mắc đúng, bật nguồn điện và đọc giá trị điện áp hiển thị trên vôn kế.

Lưu ý không mắc vôn kế nối tiếp với mạch điện vì vôn kế có điện trở rất cao, sẽ gây gián đoạn dòng điện và không đo được điện áp. Việc mắc đúng sẽ giúp đo điện áp chính xác và an toàn cho thiết bị cũng như người sử dụng.

Các loại vôn kế phổ biến

Các loại Vôn kế phổ biến hiện nay bao gồm những loại vôn kế dưới đây:

Vôn kế analog (vôn kế kim):

Sử dụng kim chỉ để hiển thị giá trị điện áp trên thang đo. Ưu điểm là thiết kế đơn giản, dễ sử dụng và không cần nguồn điện ngoài, nhưng độ chính xác thấp hơn so với vôn kế số. Phù hợp với các ứng dụng không yêu cầu thông số điện áp quá chính xác như kiểm tra pin, đo điện áp mạch điện gia dụng.

Vôn kế số (vôn kế kỹ thuật số):

Giá trị điện áp được hiển thị dưới dạng số trên màn hình LED hoặc LCD, cho phép đọc kết quả chính xác hơn. Vôn kế số thường có nhiều tính năng bổ sung như tự động hiệu chỉnh, ghi dữ liệu, tự động tắt nguồn và kết nối máy tính. Phù hợp cho các ứng dụng kỹ thuật, nghiên cứu và đo điện áp trong các hệ thống phức tạp.

Vôn kế chân không:

Sử dụng ống chân không giúp đo chính xác điện áp mà không bị ảnh hưởng bởi trở kháng mạch đo. Thường dùng trong các phép đo tín hiệu yếu, đòi hỏi độ nhạy cao.

Vôn kế tĩnh điện:

Đo điện thế tĩnh điện mà không cần tiếp xúc với mạch điện, dựa trên nguyên lý lực tĩnh điện. Thường dùng trong các ngành công nghiệp sản xuất và kiểm tra thiết bị nhạy cảm với điện tích tĩnh.

Vôn kế vi sai:

Được thiết kế để đo sự chênh lệch điện áp giữa hai điểm với độ chính xác rất cao, phù hợp với các phòng thí nghiệm và ứng dụng kỹ thuật đòi hỏi đo lường chính xác tuyệt đối.

Ngoài ra còn có các loại vôn kế theo nguyên lý hoạt động như vôn kế sắt, vôn kế cảm ứng, vôn kế nam châm vĩnh cửu và vôn kế chỉnh lưu. Mỗi loại có những ưu điểm và ứng dụng phù hợp trong các lĩnh vực khác nhau của khoa học, kỹ thuật và công nghiệp.

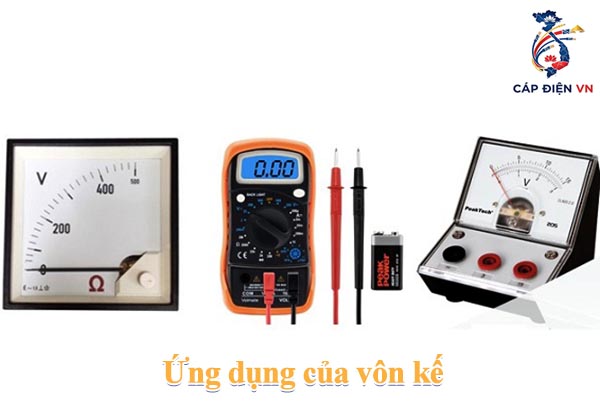

Ứng dụng của vôn kế

Ứng dụng của vôn kế rất đa dạng và quan trọng trong nhiều lĩnh vực, đặc biệt trong kỹ thuật điện và điện tử:

• Đo điện áp của các thiết bị điện: Vôn kế được dùng để đo hiệu điện thế trên các thiết bị như đèn, máy tính, tivi, điều hòa, giúp kiểm tra hoạt động bình thường và tránh các sự cố chập cháy do điện áp không phù hợp.
• Phân tích mạch điện: Vôn kế giúp đo sự phân bố điện áp tại các điểm khác nhau trong mạch, từ đó đánh giá hiệu suất, phát hiện điểm bất thường và điều chỉnh mạch cho tối ưu.
• Điều chỉnh và gỡ lỗi thiết bị điện tử: Khi thiết bị không hoạt động đúng, kỹ thuật viên dùng vôn kế để kiểm tra điện áp tại các điểm trong mạch, xác định nguyên nhân và sửa chữa.
• Kiểm tra nguồn điện: Vôn kế đo lường điện áp ở các nguồn điện như pin, acquy, bộ chuyển đổi, đảm bảo nguồn cung cấp điện áp chính xác và ổn định.
• Đo mức tiêu thụ điện năng: Kết hợp đo điện áp và dòng điện, vôn kế giúp tính toán công suất tiêu thụ, hỗ trợ việc tiết kiệm năng lượng và nâng cao hiệu quả sử dụng điện.
• Ứng dụng trong công nghiệp: Vôn kế kỹ thuật số hiện đại được dùng rộng rãi để giám sát, kiểm tra hệ thống điện, đảm bảo an toàn và hiệu quả vận hành.
• Giáo dục và nghiên cứu: Vôn kế là công cụ không thể thiếu trong thí nghiệm và nghiên cứu điện tử, giúp sinh viên và chuyên gia hiểu sâu về điện áp và các hiện tượng liên quan.

Nhờ sự đa năng và chính xác, vôn kế đã trở thành thiết bị thiết yếu trong việc bảo trì, vận hành, và phát triển các hệ thống điện hiện đại.

Trên đây là những thông tin về vôn kế là gì? Vôn kế ký hiệu là gì? Vôn kế là công cụ không thể thiếu trong việc đo điện áp và đánh giá tình trạng hoạt động của các mạch điện và thiết bị điện tử. Nhờ vào nguyên lý hoạt động dựa trên đo hiệu điện thế và khả năng đo với điện trở trong cao, vôn kế giúp bảo vệ mạch điện không bị ảnh hưởng trong quá trình đo. Việc nắm vững kiến thức về vôn kế sẽ đóng góp tích cực vào hiệu quả trong kiểm tra, sửa chữa và bảo trì các hệ thống điện, nâng cao độ an toàn và độ tin cậy trong sử dụng điện năng.
