Ampe kế là gì? Cấu tạo, phân loại và ứng dụng của ampe kế

Ampe kế là một trong những thiết bị đo điện quan trọng nhất trong ngành kỹ thuật điện và điện tử. Thiết bị này giúp đo cường độ dòng điện trong các mạch điện, hỗ trợ kiểm tra, kiểm soát và bảo trì hệ thống điện một cách chính xác và an toàn. Hiểu rõ về ampe kế sẽ giúp người dùng vận hành thiết bị hiệu quả và nâng cao chất lượng công việc trong các lĩnh vực liên quan đến điện. Trên đây là những thông tin về Ampe kế là gì? Ký hiệu của Ampe kế là gì? Ampe kế dùng để làm gì? Cũng như cấu tạo, phân loại và nguyên lý hoạt động của Ampe kế. Cùng Cáp điện VN tìm hiểu chi tiết dưới đây.

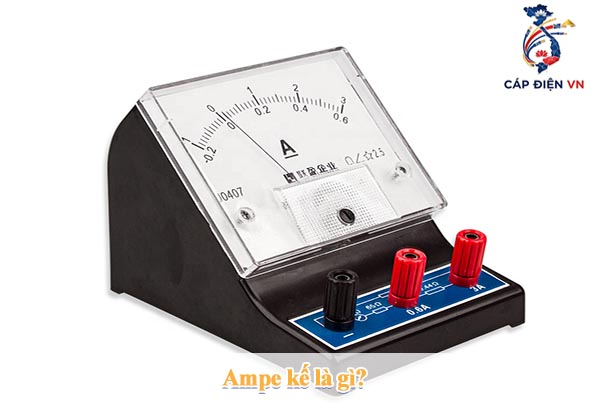

Ampe kế là gì?

Ampe kế là thiết bị dùng để đo cường độ dòng điện chạy qua một mạch điện, đơn vị đo là Ampe ( ký hiệu của ampe kế là A). Ampe kế thường được mắc nối tiếp trong mạch để đo dòng điện đi qua vật hoặc mạch cần kiểm tra.

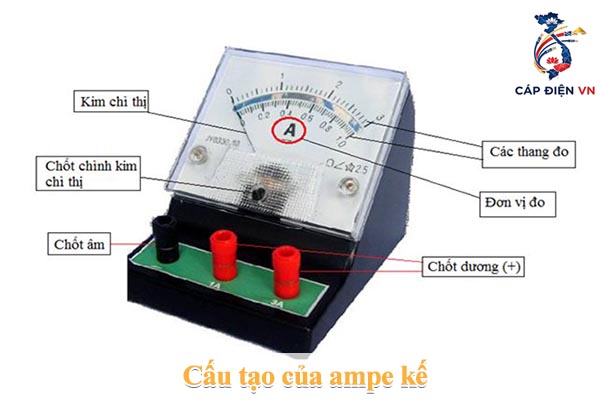

Cấu tạo của Ampe kế

Cấu tạo của Ampe kế bao gồm những bộ phận chính sau:

• Cuộn dây (Coil): Đây là bộ phận quan trọng nhất, dòng điện chạy qua sẽ tạo ra từ trường xung quanh cuộn dây. Trong ampe kế khung quay, cuộn dây này có thể quay quanh một trục khi có dòng điện chạy qua.
• Nam châm vĩnh cửu: Tạo ra từ trường cố định để tương tác với từ trường do dòng điện trong cuộn dây tạo ra. Sự tương tác này tạo ra lực làm cuộn dây hoặc phần chuyển động quay hoặc dịch chuyển.
• Kim chỉ thị (Pointer): Gắn trên trục cuộn dây, kim này sẽ quay hoặc di chuyển tương ứng với cường độ dòng điện, giúp người dùng đọc giá trị cường độ dòng điện trên thang đo.
• Bộ lò xo (Spring): Giúp duy trì vị trí cân bằng cho kim chỉ thị và tạo lực hồi về khi dòng điện không chạy qua.
• Thang đo: Là bảng số hoặc vạch được in hoặc khắc để người dùng dễ dàng đọc kết quả đo.
• Vỏ bảo vệ và mặt kính: Bảo vệ các bộ phận bên trong và giúp dễ quan sát kết quả đo.
• Tùy loại ampe kế, cấu tạo có thể khác nhau, ví dụ ampe kế điện tử sẽ có bộ phận cảm biến điện áp, bộ chuyển đổi tín hiệu số thay cho kim chỉ thị.

Nguyên lý hoạt động của Ampe kế

Nguyên lý hoạt động của ampe kế dựa trên hiệu ứng từ trường của dòng điện: khi có dòng điện chạy qua cuộn dây bên trong ampe kế, cuộn dây sẽ tạo ra một từ trường tương tác với bộ phận cảm ứng, làm kim chỉ thị dịch chuyển tương ứng với cường độ dòng điện. Từ đó, người sử dụng có thể đọc giá trị dòng điện trên thang đo.

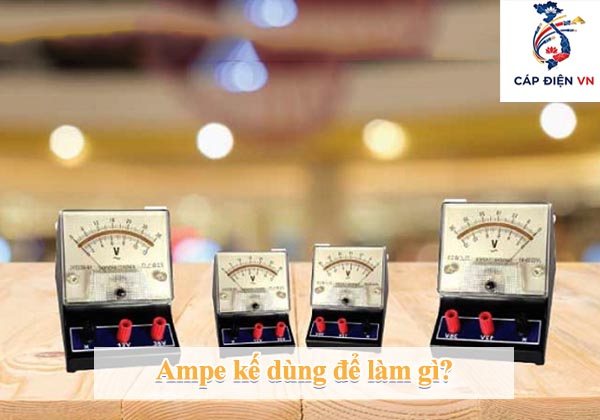

Ampe kế dùng để làm gì?

Ampe kế được dùng để đo cường độ dòng điện trong các mạch điện, giúp kiểm tra và giám sát hoạt động của các thiết bị điện. Cụ thể, ampe kế có các ứng dụng chính như sau:

• Kiểm tra dòng điện tiêu thụ của các thiết bị điện gia dụng như tivi, tủ lạnh, máy lạnh, máy giặt nhằm đo hiệu suất và tiết kiệm năng lượng.
• Bảo dưỡng và kiểm tra hệ thống điện trong công nghiệp và các máy móc điện công suất lớn, đảm bảo an toàn và hiệu suất vận hành.
• Kiểm tra hệ thống điện của ô tô, hỗ trợ bảo trì và phát hiện sự cố trong hệ thống sạc và khởi động.
• Đo dòng điện trong hệ thống năng lượng mặt trời để đảm bảo hiệu suất và giám sát sản lượng điện.
• Kiểm tra dòng điện trong hệ thống điều hòa, chiếu sáng nhằm đảm bảo hoạt động ổn định, tiết kiệm điện.
• Ứng dụng trong nghiên cứu khoa học và thí nghiệm để đo và giám sát dòng điện trong các mạch điện phức tạp.
• Kiểm tra hệ thống nguồn dự phòng UPS và các cảm biến trong mạch điện tử để đảm bảo thiết bị hoạt động đúng cách.

Ampe kế là một công cụ quan trọng trong kỹ thuật điện, giúp phát hiện sự cố, bảo trì và tối ưu hóa hiệu suất các hệ thống điện và thiết bị điện tử.

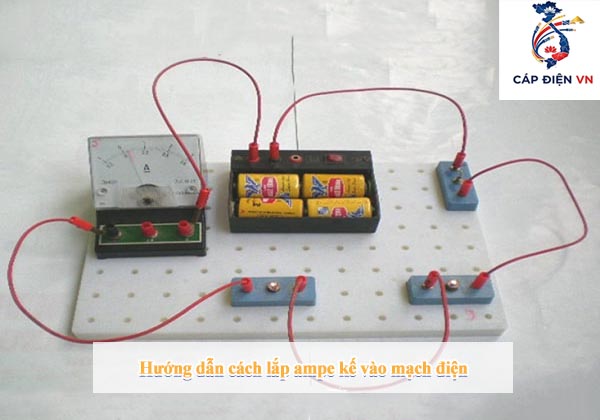

Cách mắc ampe kế

Cách mắc ampe kế vào mạch điện đúng kỹ thuật như sau:

• Ampe kế phải được mắc nối tiếp trong mạch điện, tức là dòng điện đi qua thiết bị cần đo cũng phải đi qua ampe kế.
• Khi mắc ampe kế vào mạch, bạn cần nối chốt dương (+) của ampe kế với cực dương của nguồn điện hoặc đầu vào của đoạn mạch.
• Chốt âm (-) của ampe kế nối với phía cực âm của nguồn điện hoặc đầu ra của đoạn mạch.
• Không được mắc ampe kế song song với phần tử mạch điện, vì ampe kế có điện trở rất thấp, sẽ gây chập mạch và hư hỏng thiết bị.
• Trước khi mắc ampe kế, cần ngắt nguồn điện để đảm bảo an toàn.
• Sau khi mắc đúng, đóng nguồn điện và đọc giá trị dòng điện trên ampe kế.

Phân loại ampe kế hiện nay

Ampe kế được phân loại dựa trên cấu tạo, nguyên lý hoạt động cũng như cách kết nối với mạch điện. Dưới đây là các loại ampe kế phổ biến nhất:

Ampe kế can thiệp (Ampe kế mắc nối tiếp):

Đây là loại ampe kế truyền thống, được mắc nối tiếp trong mạch điện để đo dòng điện chạy qua. Mặc dù tiêu thụ một lượng điện áp nhỏ, nhưng nó có thể ảnh hưởng một phần đến mạch

Ampe kế khung quay:

Gồm cuộn dây có thể quay quanh trục đặt trong từ trường cố định của nam châm vĩnh cửu. Dòng điện qua cuộn dây sinh ra từ trường làm cuộn dây và kim chỉ thị quay, hiển thị cường độ dòng điện. Phù hợp đo dòng một chiều.

Ampe kế sắt từ:

Sử dụng hai thanh sắt non đặt trong một ống dây dẫn điện. Dòng điện tạo ra từ trường làm các thanh sắt từ đẩy nhau và làm chuyển động kim chỉ thị. Loại này có thể đo dòng điện xoay chiều vì góc quay không phụ thuộc chiều dòng điện.

Ampe kế nhiệt:

Dựa trên sự giãn nở nhiệt của một dây kim loại cuộn lại khi có dòng điện chạy qua, từ đó làm dịch chuyển kim chỉ thị. Loại này đo được cả dòng một chiều và xoay chiều.

Ampe kế điện tử:

Hoạt động dựa trên cảm biến hiệu ứng Hall hoặc điện trở shunt. Đo dòng điện bằng tín hiệu điện áp tỷ lệ với dòng chạy qua, sau đó xử lý số và hiển thị trên màn hình số. Có độ chính xác cao, dễ sử dụng và an toàn.

Ampe kế không can thiệp (Ampe kìm):

Đo cường độ dòng điện mà không cần mắc nối tiếp, dùng cảm biến từ trường để đo dòng điện chạy qua dây dẫn. Thường dùng trong đo dòng lớn và công tác sửa chữa, bảo trì điện.

Như vậy, việc lựa chọn loại ampe kế phù hợp phụ thuộc vào mục đích đo, loại dòng điện (một chiều hoặc xoay chiều), và môi trường làm việc của người dùng

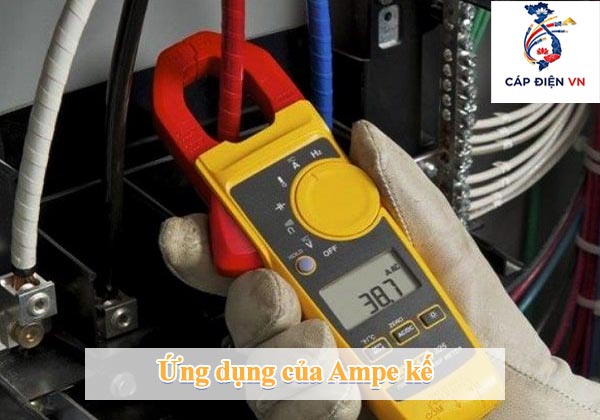

Ứng dụng của Ampe kế

Ứng dụng của Ampe kế rất đa dạng và quan trọng trong nhiều lĩnh vực, đặc biệt là trong ngành điện và điện tử, bao gồm:

• Kiểm tra hệ thống điện gia dụng: Ampe kế giúp đo dòng điện tiêu thụ của các thiết bị như tivi, tủ lạnh, máy lạnh, máy giặt, từ đó kiểm tra hiệu suất và khả năng tiết kiệm năng lượng của thiết bị.
• Bảo dưỡng công nghiệp và hệ thống điện: Trong công nghiệp, ampe kế được dùng để đo dòng điện trong các thiết bị máy móc, hệ thống điện công suất lớn nhằm đảm bảo an toàn và hiệu suất vận hành.
• Kiểm tra hệ thống điện ô tô: Ampe kế hỗ trợ kiểm tra dòng điện trong hệ thống điện của ô tô, giúp phát hiện và khắc phục các sự cố liên quan đến hệ thống sạc và khởi động.
• Kiểm tra hệ thống năng lượng mặt trời: Đo dòng điện trong hệ thống năng lượng mặt trời để đánh giá hiệu suất và theo dõi sản lượng điện.
• Kiểm tra hệ thống điều hòa nhiệt độ và chiếu sáng: Đảm bảo thiết bị hoạt động đúng công suất, không quá tải và tiết kiệm năng lượng.
• Ứng dụng trong phòng thí nghiệm và nghiên cứu: Ampe kế được sử dụng để đo và giám sát dòng điện trong các mạch điện, thí nghiệm điện tử, phục vụ nghiên cứu và phát triển công nghệ.
• Kiểm tra hệ thống nguồn dự phòng (UPS) và cảm biến điện tử: Đảm bảo các thiết bị này hoạt động ổn định, liên tục trong các hệ thống điện quan trọng.

Nhờ khả năng đo chính xác và đa dạng dòng điện, ampe kế góp phần quan trọng trong việc kiểm tra, bảo trì, vận hành, đảm bảo an toàn và hiệu quả của các hệ thống điện và thiết bị điện.

Trên đây là những thông tin quan trọng về Ampe kế là gì, Ampe kế kí hiệu là gì? Ampe kế, với cấu tạo và nguyên lý hoạt động dựa trên các hiện tượng vật lý cơ bản, là công cụ không thể thiếu trong việc đo đạc dòng điện. Việc sử dụng ampe kế đúng cách giúp phát hiện kịp thời các lỗi trong mạch điện và đảm bảo hệ thống hoạt động ổn định, an toàn. Nắm vững kiến thức về ampe kế góp phần nâng cao hiệu quả và độ tin cậy trong công tác bảo trì, sửa chữa và vận hành hệ thống điện.
