DCDC là gì? Cấu tạo và ứng dụng của bộ biến đổi DC-DC

Bộ biến đổi DC-DC là một thiết bị điện tử quan trọng, được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và đời sống nhằm chuyển đổi điện áp một chiều (DC) từ nguồn điện này sang nguồn điện khác với điện áp và dòng điện phù hợp hơn cho thiết bị sử dụng. Với khả năng điều chỉnh điện áp hiệu quả, bộ biến đổi DC-DC giúp tăng hiệu suất sử dụng năng lượng, giảm kích thước và trọng lượng mạch điện so với các phương pháp truyền thống, từ đó góp phần phát triển các thiết bị điện tử hiện đại, tiết kiệm năng lượng và thân thiện với môi trường. Trong bài viết này, bạn hãy cùng với Capdienvn.com tìm hiểu về DCDC là gì? Cấu tạo và ứng dụng của bộ biến đổi DCDC.

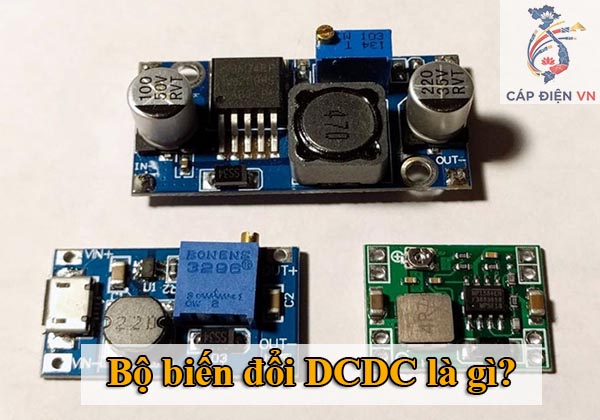

Bộ biến đổi DCDC là gì?

Bộ biến đổi DC-DC (DC-DC converter) là một mạch điện tử hoặc thiết bị cơ điện dùng để chuyển đổi nguồn dòng điện một chiều (DC) từ mức điện áp này sang mức điện áp khác. Thiết bị này có thể tăng hoặc giảm điện áp DC tùy theo yêu cầu sử dụng mà vẫn giữ ổn định điện áp đầu ra.

Bộ biến đổi DC-DC có hiệu suất chuyển đổi cao (thường từ 85% đến 98%) và nhỏ gọn hơn nhiều so với bộ điều chỉnh tuyến tính truyền thống. Nó thường sử dụng kỹ thuật chuyển đổi tần số cao cùng các linh kiện như transistor đóng/ngắt (MOSFET hoặc BJT), diode, cuộn cảm và tụ điện để điều khiển và lọc điện áp.

Cấu tạo của Bộ biến đổi DC-DC

Bộ biến đổi DC-DC có cấu tạo chính gồm các thành phần cơ bản sau:

• Van đóng cắt (Switch): Thường là transistor MOSFET hoặc IGBT, dùng để đóng/mở liên tục dòng điện vào bộ biến đổi, tạo ra dạng sóng xung cho quá trình chuyển đổi điện áp.
• Cuộn cảm (Inductor): Lưu trữ năng lượng từ dòng điện biến thiên, giúp điều chỉnh và làm mịn dòng điện đầu ra, giảm nhiễu và dao động.
• Tụ điện (Capacitor): Lọc và ổn định điện áp đầu ra, loại bỏ các thành phần tần số cao, đảm bảo điện áp ra ổn định và sạch.
• Điốt chỉnh lưu (Diode): Bảo vệ mạch, tạo dòng một chiều theo một hướng, dùng trong các thiết kế chuẩn lưu dòng cho bộ biến đổi.
• Bộ điều khiển PWM (Pulse Width Modulation): Điều chỉnh độ rộng xung kích hoạt van đóng cắt, từ đó kiểm soát điện áp đầu ra theo yêu cầu.
• Biến áp xung (Transformer) (nếu có): Trong các bộ biến đổi cách ly, biến áp xung giúp truyền công suất đồng thời cách ly điện áp đầu vào và đầu ra.

Cấu tạo này cho phép bộ biến đổi DC-DC chuyển đổi điện áp một chiều từ mức này sang mức khác một cách hiệu quả, thường gặp trong các loại biến đổi giảm áp (buck), tăng áp (boost), cách ly hoặc không cách ly. Nguyên lý làm việc dựa trên việc điều chế độ rộng xung để điều chỉnh điện áp đầu ra và đáp ứng tải một cách ổn định.

Nguyên lý hoạt động của bộ biến đổi DC-DC

Nguyên lý hoạt động của bộ biến đổi DC-DC dựa trên kỹ thuật chuyển mạch (switching) để biến đổi điện áp một chiều đầu vào thành điện áp một chiều đầu ra với mức điện áp và dòng điện khác nhau phù hợp nhu cầu sử dụng. Quá trình hoạt động cụ thể như sau:

• Bộ biến đổi sử dụng van đóng cắt (thường là transistor MOSFET) để liên tục đóng mở dòng điện đầu vào với tần số cao (vài kHz đến vài trăm kHz), tạo thành chuỗi xung điện áp.
• Các xung điện áp này được đưa qua các thành phần lưu trữ năng lượng như cuộn cảm và tụ điện, giúp làm mịn, lọc và điều chỉnh điện áp đầu ra sao cho ổn định.
• Thời gian đóng mở van (độ rộng của xung) được điều khiển bằng kỹ thuật PWM (điều chế độ rộng xung), từ đó điều chỉnh điện áp đầu ra theo yêu cầu. Khi van đóng, năng lượng được tích luỹ trong cuộn cảm, khi van mở, năng lượng tích trữ này cung cấp cho tải.
• Nếu bộ biến đổi có sử dụng biến áp xung (ở loại cách ly), nó sẽ truyền năng lượng đồng thời cách ly điện áp đầu vào và đầu ra.
• Dòng điện tại đầu ra thường có dạng xung tam giác hoặc được làm mịn với đặc điểm liên tục nhờ cuộn cảm và tụ điện.

Nhờ nguyên lý chuyển mạch này, bộ biến đổi DC-DC có thể tăng áp, giảm áp hoặc đảo chiều điện áp đầu ra một cách hiệu quả, với độ ổn định cao và hiệu suất sử dụng điện năng lớn hơn nhiều so với các loại điều chỉnh tuyến tính truyền thống.

Ứng dụng của bộ biến đổi DC-DC

Bộ biến đổi DC-DC có ứng dụng rộng rãi trong đời sống và công nghiệp nhờ khả năng chuyển đổi điện áp một chiều hiệu quả, giúp cung cấp nguồn điện ổn định cho nhiều thiết bị và hệ thống khác nhau. Các ứng dụng tiêu biểu bao gồm:

• Nguồn điện cho thiết bị điện tử tiêu dùng: Các thiết bị như laptop, điện thoại, máy tính bảng sử dụng bộ biến đổi DC-DC để chuyển đổi điện áp từ pin hoặc adapter sang mức điện áp phù hợp cho các linh kiện bên trong.
• Nguồn cấp cho hệ thống năng lượng mặt trời và điện gió: Bộ biến đổi DC-DC được dùng trong hệ thống điện năng lượng tái tạo để điều chỉnh điện áp đầu ra từ pin mặt trời hoặc turbine gió, giúp tối ưu hóa hiệu suất và ổn định điện áp để sử dụng hoặc đưa vào lưới điện.
• Điều khiển trong các thiết bị công nghiệp: Ứng dụng trong các bộ điều khiển tự động, thiết bị đo lường, bộ điều khiển động cơ, giúp cung cấp nguồn điện ổn định và bảo vệ thiết bị khỏi biến động điện áp.

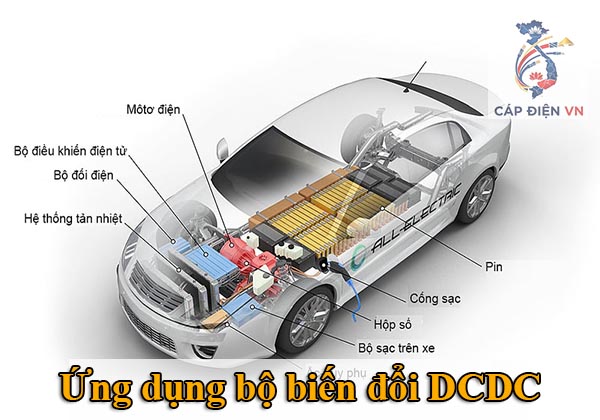

• Ô tô và xe điện: Bộ biến đổi DC-DC dùng để chuyển đổi nguồn điện từ ắc quy 12V lên hoặc xuống các mức điện áp khác phục vụ cho các thiết bị điện tử trên xe như hệ thống đèn, radio, máy tính điều khiển động cơ.
• Nguồn điện trong hệ thống viễn thông: Cung cấp nguồn dòng điện ổn định cho các trạm phát sóng, thiết bị mạng, giúp đảm bảo hệ thống hoạt động liên tục và tin cậy.
• Sử dụng trong các thiết bị y tế: Các thiết bị như máy trợ tim, máy thở, cần nguồn điện ổn định và an toàn, bộ biến đổi DC-DC giúp đáp ứng yêu cầu này.

Nhờ vào kích thước nhỏ gọn, hiệu suất cao, và khả năng kiểm soát điện áp chính xác, bộ biến đổi DC-DC là thành phần không thể thiếu trong nhiều lĩnh vực kỹ thuật và đời sống hiện đại.

Trên đây là toàn bộ nội dung mà Capdienvn.com muốn chia sẻ cho bạn về DCDC là gì? Nhờ cấu tạo linh hoạt và nguyên lý hoạt động dựa trên chuyển mạch nhanh, bộ biến đổi DC-DC đã trở thành một thành phần không thể thiếu trong các hệ thống nguồn điện hiện nay. Việc ứng dụng bộ biến đổi này không chỉ nâng cao hiệu quả chuyển đổi năng lượng mà còn giúp ổn định nguồn điện, bảo vệ thiết bị và mở rộng phạm vi sử dụng trong nhiều lĩnh vực như điện tử tiêu dùng, công nghiệp, ô tô điện và năng lượng tái tạo. Sự phát triển liên tục của công nghệ biến đổi DC-DC hứa hẹn mang đến những giải pháp nguồn điện thông minh, hiệu quả và bền vững trong tương lai.
