Hướng dẫn cách đo điện trở bằng đồng hồ vạn năng

Đo điện trở là một thao tác cơ bản và quan trọng trong công tác kiểm tra, bảo trì các thiết bị và mạch điện. Việc đo điện trở giúp đánh giá tình trạng linh kiện, xác định các sự cố như chạm mạch, đứt mạch hay lỗi cách điện. Đồng hồ vạn năng là dụng cụ phổ biến, tiện lợi và chính xác để thực hiện việc này. Bài viết sau đây sẽ hướng dẫn chi tiết cách đo điện trở bằng đồng hồ vạn năng, giúp bạn dễ dàng áp dụng trong các công việc sửa chữa, bảo dưỡng điện tử và điện dân dụng.

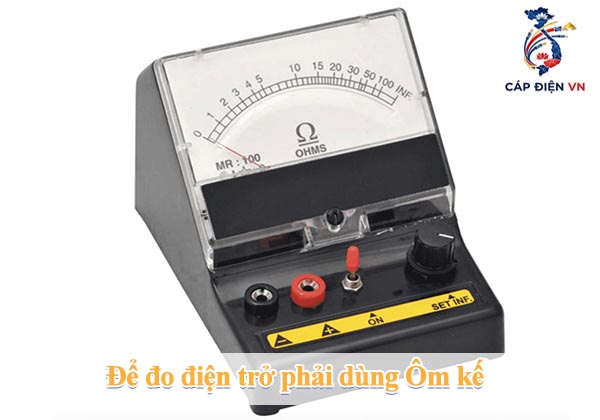

Để đo điện trở phải dùng thiết bị nào?

Để đo điện trở một cách chính xác, người ta thường sử dụng các thiết bị chuyên dụng bao gồm Ôm kế và đồng hồ vạn năng. Ngoài đời sống, người ta thường sử dụng đồng hồ vạn năng bao gồm các loại thiết bị sau:

• Đồng hồ vạn năng (Multimeter): Dùng để đo điện trở các linh kiện điện tử, mạch điện với dải đo từ vài ohm đến megaohm. Đồng hồ vạn năng có loại kim và số, thuận tiện cho các đo đạc cơ bản và sửa chữa nhanh.
• Đồng hồ đo điện trở cách điện (Megohmmeter): Thiết bị chuyên dùng đo điện trở cách điện với mức điện áp thử cao từ vài trăm đến vài nghìn volt, giúp đánh giá chất lượng cách điện của dây dẫn, cáp điện. Các model phổ biến như Hioki IR4056, Kyoritsu 3127,… cho kết quả chính xác và an toàn.
• Máy đo điện trở tiếp xúc (Microohmmeter): Dùng để đo điện trở rất nhỏ trong các điểm tiếp xúc, mối nối, đảm bảo tính liên tục và không có sự cố điện trở cao gây hỏng hóc.

Tùy vào mục đích và đặc điểm vật liệu cần đo mà sẽ lựa chọn thiết bị phù hợp để đảm bảo độ chính xác và an toàn trong quá trình đo. Đồng hồ vạn năng phù hợp cho các đo điện trở nhỏ và linh kiện, còn máy đo điện trở cách điện chuyên dụng dùng để kiểm tra cách điện dây cáp và thiết bị điện với điện áp thử cao hơn.

Hướng dẫn cách đo điện trở bằng đồng hồ vạn năng

Đồng hồ vạn năng là thiết bị đo đa năng phổ biến, dùng để đo điện áp, dòng điện và điện trở trong các thiết bị, mạch điện. Trong đó, việc đo điện trở bằng đồng hồ vạn năng là thao tác thường xuyên và cần thiết đối với kỹ thuật viên, thợ sửa chữa để kiểm tra độ an toàn và hoạt động của các linh kiện điện.

Có hai loại đồng hồ vạn năng phổ biến: đồng hồ vạn năng kim và đồng hồ vạn năng điện tử hiện số. Mỗi loại có cách đo và đọc kết quả hơi khác nhau nhưng đều cho kết quả chính xác khi thực hiện đúng cách.

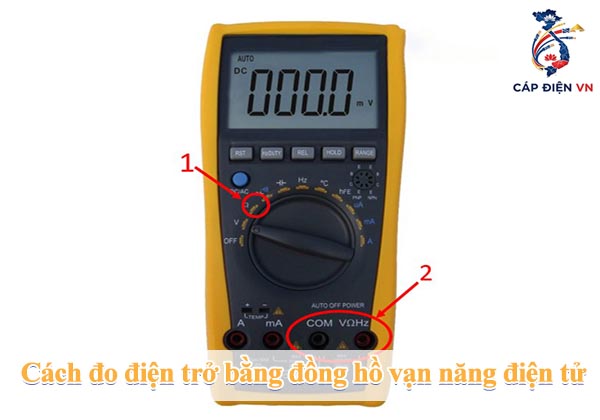

Cách đo điện trở bằng đồng hồ vạn năng số (điện tử)

Để tiến hành đo điện trở bằng đồng hồ vạn năng điện tử bạn làm theo các bước sau đây:

• Chọn chức năng đo điện trở Ω: Vặn núm chức năng trên đồng hồ về chế độ đo điện trở (ký hiệu Ω).
• Cắm que đo: Que đo màu đen cắm vào cổng COM, que đo màu đỏ cắm vào cổng V/Ω.
• Đặt que đo vào hai đầu điện trở cần đo: Đặt hai que đo tiếp xúc chắc chắn vào hai đầu điện trở hoặc phần cần kiểm tra.
• Đọc kết quả: Giá trị điện trở sẽ hiển thị trên màn hình LCD. Nếu giá trị quá nhỏ hoặc quá lớn, bạn có thể chọn lại thang đo cho phù hợp để kết quả chính xác hơn.
• Đo lại lần hai: Để đảm bảo kết quả chính xác, nên đo lại lần nữa và lấy trung bình.

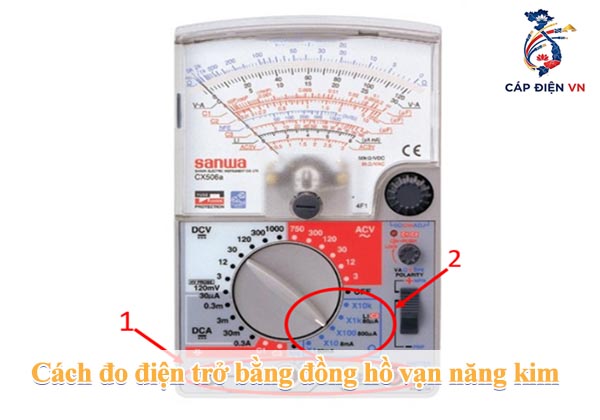

Cách đo điện trở bằng đồng hồ vạn năng kim (cơ)

Các bước đo điện trở bằng đồng hồ vạn năng kim bạn tiến hành các bước sau đây:

• Chọn thang đo phù hợp: Nếu điện trở nhỏ nên chọn thang đo x1 Ω hoặc x10 Ω. Nếu điện trở lớn hơn nên chọn thang đo x1k Ω hoặc 10k Ω.
• Cắm que đo: Que màu đen cắm cổng COM, que màu đỏ cắm cổng có ký hiệu Ohm (Ω).
• Cập zero cho đồng hồ: Đặt hai que đo chạm vào nhau để kim đồng hồ về vạch 0, điều chỉnh núm zero nếu cần.
• Tiến hành đo: Đặt que đo vào hai đầu điện trở, đọc kết quả tính bằng công thức: Giá trị điện trở = chỉ số thang đo x thang đo.
• Sau khi đo: Chuyển chức năng hoặc tắt đồng hồ để tránh ảnh hưởng đến tuổi thọ thiết bị.

Lưu ý khi đo điện trở bằng đồng hồ vạn năng

Khi tiến hành đo điện trở bằng đồng hồ vạn năng quý khách cần lưu ý những điều sau:

• Đảm bảo thiết bị hoặc linh kiện cần đo không được cấp nguồn.
• Khi đo điện trở nhỏ (<10Ω), giữ que đo tiếp xúc chắc chắn để kết quả chính xác.
• Tránh để tay chạm vào đồng thời hai que đo khi đo điện trở lớn để tránh sai số.
• Không đo điện trở trong mạch phức tạp hoặc khi các linh kiện khác còn kết nối, dễ gây sai số.
• Nên thực hiện đo vài lần để xác nhận kết quả.

Việc nắm vững cách đo điện trở bằng đồng hồ vạn năng sẽ giúp bạn kiểm tra nhanh chóng và chính xác các thiết bị điện, đảm bảo an toàn khi vận hành và sửa chữa. Hy vọng bài viết sẽ hữu ích cho bạn trong việc sử dụng đồng hồ vạn năng hiệu quả.
