Cột thu lôi là gì? Cấu tạo và tác dụng của cột thu lôi chống sét

Cột thu lôi là một thiết bị không thể thiếu trong hệ thống chống sét hiện đại, được sử dụng rộng rãi để bảo vệ các công trình xây dựng, nhà ở và các công trình công nghiệp khỏi nguy cơ bị sét đánh trực tiếp. Cột thu lôi hoạt động dựa trên nguyên lý thu hút và dẫn dòng điện sét an toàn xuống đất, giúp ngăn chặn các hậu quả nghiêm trọng do sét gây ra như cháy nổ, hư hại thiết bị và nguy hiểm đến tính mạng con người. Việc lắp đặt cột thu lôi đúng kỹ thuật là biện pháp thiết yếu để đảm bảo sự an toàn và bền vững cho bất kỳ công trình nào, nhất là trong những vùng thường xuyên có giông bão. Cáp điện VN sẽ giới thiệu cho bạn Cột thu lôi là gì? Cấu tạo và tác dụng của cột thu lôi chống sét.

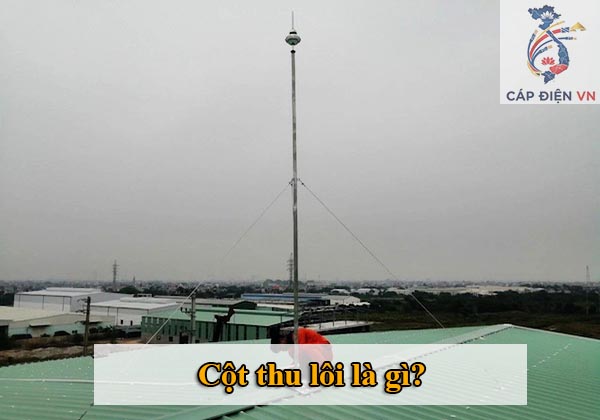

Cột thu lôi là gì?

Cột thu lôi còn gọi là cột chống sét, là một thiết bị bằng kim loại được gắn ở vị trí cao nhất trên công trình như mái nhà, cột cắm hay tòa nhà nhằm bảo vệ công trình khỏi sét đánh trực tiếp. Cột thu lôi gồm một đầu kim nhọn lõi kim loại dẫn điện, kết nối với dây dẫn điện xuống hệ thống tiếp địa để dẫn dòng điện sét an toàn xuống lòng đất.

Khi trời giông, các đám mây tích điện âm, mặt đất tích điện dương tạo hiệu điện thế lớn gây ra sét đánh. Do được đặt cao và có đầu kim nhọn nên cột thu lôi sẽ hút tia sét trước tiên, dòng điện từ sét đi qua dây dẫn xuống đất thay vì đâm thẳng vào công trình hay người gây cháy nổ hoặc giật điện nguy hiểm. Phạm vi bảo vệ của cột thu lôi phụ thuộc vào chiều cao và kích thước kim thu.

Cột thu lôi đóng vai trò quan trọng trong hệ thống chống sét tổng thể, bảo vệ tài sản, thiết bị và an toàn con người, đặc biệt ở các công trình dân dụng, nhà xưởng, trạm điện, viễn thông. Có nhiều loại cột thu lôi, từ kiểu cổ điển Franklin bằng đồng nguyên chất hoặc thép mạ kẽm đến kiểu hiện đại phát xạ sớm ESE với bán kính bảo vệ rộng.

Lịch sử ra đời của cột thu lôi chống sét

Cột thu lôi được phát minh lần đầu tiên vào năm 1752 bởi nhà khoa học vĩ đại người Mỹ Benjamin Franklin. Ý tưởng ra đời của cột thu lôi xuất phát từ thí nghiệm nổi tiếng của ông với chiếc diều buộc một sợi dây kim loại và một chiếc chìa khóa. Khi cơn giông đến, dây diều ướt đẫm tạo thành đường dẫn điện, và Franklin đã chứng minh được sự tích điện của sét bằng cách cảm nhận tia lửa điện khi ông chạm gần chiếc chìa khóa.

Sau thành công của thí nghiệm, Franklin đã chế tạo cột thu lôi đầu tiên để thu hút sét đánh xuống thay vì đánh thẳng vào nhà cửa, qua đó dẫn dòng điện sét xuống đất một cách an toàn. Sự ra đời của cột thu lôi là bước ngoặt quan trọng trong lịch sử kỹ thuật chống sét, nó giúp giảm thiểu rất nhiều hậu quả thiệt hại do sét gây ra cho con người và tài sản.

Cột thu lôi được thiết kế với đầu kim nhọn để nâng cao mật độ điện tích và thu hút sét hiệu quả. Phần thân cột làm từ vật liệu dẫn điện tốt, nối với dây cáp xuống hệ thống tiếp địa để ngăn ngừa nguy cơ cháy nổ, giật điện.

Tuy nhiên, trong lịch sử phát minh cột thu lôi, bên cạnh Benjamin Franklin còn có nhà khoa học người Séc Prokop Diviš cũng được công nhận là người tiên phong độc lập nghiên cứu và phát triển thiết bị chống sét tương tự cùng thời điểm với Franklin.

Cấu tạo của cột thu lôi

Cột thu lôi chống sét có cấu tạo chính gồm ba phần cơ bản sau:

Đầu kim thu lôi (Kim thu sét):

• Là bộ phận quan trọng nhất, thường có hình dạng nhọn, điểm trên cùng của cột, có khả năng tập trung cao mật độ điện tích để thu hút tia sét.
• Được làm từ các kim loại dẫn điện tốt như đồng, thép mạ kẽm hoặc inox.
• Có hai loại chủ yếu: kim thu lôi cổ điển và kim thu lôi tia tiên đạo (ESE).

Dây thoát sét:

• Dây kim loại dẫn dòng điện từ đầu kim thu xuống hệ thống tiếp địa.
• Thường làm bằng đồng xoắn hoặc đồng tròn đặc, thép mạ kẽm hoặc nhôm có tiết diện đủ lớn (tối thiểu 50mm²) để đảm bảo dẫn điện tốt và bền vững.
• Đường dây cần được đi thẳng, hạn chế gấp khúc và bảo vệ khỏi ăn mòn.

Hệ thống tiếp địa:

• Gồm các cọc tiếp địa chôn sâu xuống đất, dây nối đất, hộp kiểm tra điện trở và hợp chất giảm điện trở đất.
• Hệ thống này có nhiệm vụ phân tán dòng điện sét an toàn vào lòng đất với điện trở thấp (thường dưới 10Ω).
• Vật liệu cọc tiếp địa thường là thép mạ đồng, thép không gỉ hoặc vật liệu chuyên dụng khác nhằm tăng độ bền và hiệu suất.

Toàn bộ hệ thống cột thu lôi được thiết kế để dẫn dòng điện sét an toàn từ trên cao xuống đất, bảo vệ tài sản và con người. Việc chọn vật liệu chất lượng và thi công đúng kỹ thuật giúp hệ thống hoạt động hiệu quả, bền chắc trong môi trường khắc nghiệt.

Nguyên lý hoạt động của cột thu lôi

Nguyên lý hoạt động của cột thu lôi chống sét dựa trên hiện tượng điện trường và sự phóng điện trong khí quyển khi trời có giông bão. Cụ thể:

• Khi trời giông, các đám mây tích điện âm trong khi mặt đất tích điện dương, tạo ra hiệu điện thế lớn giữa mây và đất.
• Hiệu điện thế lớn gây ra hiện tượng phóng điện, hình thành tia sét đánh xuống những điểm có điện trường mạnh nhất trên mặt đất, thường là các điểm nhô cao và nhọn.
• Cột thu lôi với đầu kim sắc nhọn được đặt ở vị trí cao nhất công trình sẽ có mật độ điện trường cao hơn, nhanh chóng thu hút và tạo ra tia tiên đạo hướng lên đám mây.
• Khi tia tiên đạo từ cột thu lôi gặp tia tiên đạo xuống từ mây, tạo thành đường dẫn ion thuận lợi cho dòng điện sét đi qua.
• Dòng điện sét sẽ được dẫn truyền qua dây dẫn từ đầu cột thu lôi xuống hệ thống tiếp địa chôn sâu trong đất.
• Hệ thống tiếp địa có điện trở thấp phân tán dòng điện sét an toàn vào lòng đất, ngăn ngừa cháy nổ, hư hại thiết bị, và đảm bảo an toàn cho công trình cũng như con người.
• Do đó, cột thu lôi hoạt động bằng cách thu hút và dẫn dòng điện sét xuống đất an toàn thay vì để dòng điện sét đánh thẳng trực tiếp vào công trình gây hư hại nghiêm trọng.

Nguyên lý này dựa trên hiện tượng vật lý thực tế về thoát ion điện tích và điện trường khuếch tán từ đầu kim nhọn, đẩy nhanh quá trình hình thành tia tiên đạo và dẫn sét an toàn.

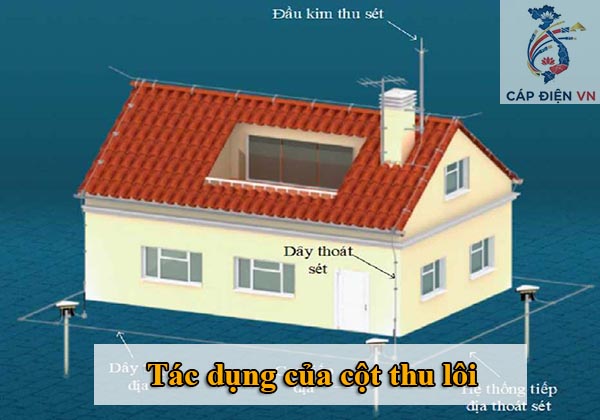

Tác dụng của cột thu lôi

Cột thu lôi là một thành phần quan trọng trong hệ thống chống sét, có tác dụng chính là thu hút các tia sét đánh xuống công trình và dẫn dòng điện sét an toàn xuống đất, bảo vệ tài sản và con người khỏi nguy cơ cháy nổ, giật điện và thiệt hại do sét gây ra. Cột thu lôi thường được cấu tạo bởi một thanh kim loại hoặc hợp kim dẫn điện tốt đứng ở vị trí cao nhất như mái nhà, cột đỡ để dễ dàng thu hút tia sét. Đầu cột có kim thu sét nhọn nhằm tăng mật độ điện tích, tạo tia tiên đạo thu hút sét trước tiên. Dòng điện sét sau khi bị thu hút sẽ truyền qua dây thoát sét xuống hệ thống tiếp địa, phân tán dòng điện sét vào lòng đất an toàn.

Tác dụng của cột thu lôi bao gồm:

• Bảo vệ công trình và các thiết bị điện tử khỏi tác động trực tiếp của sét.
• Ngăn ngừa cháy nổ, hư hỏng, mất an toàn do sét đánh.
• Định hướng dòng điện sét an toàn xuống đất, giảm nguy cơ giật điện.
• Đóng vai trò là phần tử chủ chốt trong hệ thống nối đất và chống sét tổng thể.
• Tuân thủ các tiêu chuẩn an toàn, bảo vệ tính mạng và tài sản.

Nhờ chức năng quan trọng đó, cột thu lôi là thiết bị không thể thiếu cho các công trình dân dụng, công nghiệp, nhà cao tầng và các cơ sở hạ tầng khác.

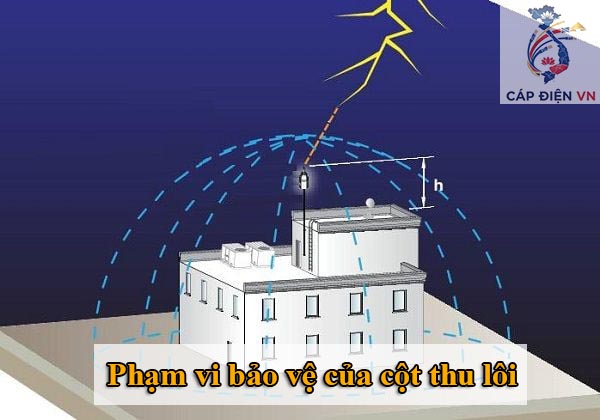

Phạm vi bảo vệ của cột thu lôi

Phạm vi bảo vệ của cột thu lôi được hiểu là vùng không gian mà trong đó cột thu lôi có khả năng bảo vệ công trình khỏi bị sét đánh trực tiếp. Phạm vi này thường được mô tả dưới dạng hình chóp tròn xoay có đỉnh là vị trí đầu cột thu lôi và đáy là bán kính bảo vệ trên mặt đất.

Cách tính phạm vi bảo vệ

• Đối với cột thu lôi cổ điển có chiều cao h ≤30m, phạm vi bảo vệ tính bằng bán kính r tại mặt đất là hàm số của chiều cao cột, góc bảo vệ và chiều cao vật thể cần bảo vệ.
• Theo tiêu chuẩn phổ biến, phạm vi bảo vệ cho một cột thu lôi được xác định bằng công thức hình học của hình chóp tròn xoay, trong đó bán kính đáy thay đổi theo mức độ bảo vệ mong muốn.
• Trong trường hợp hệ thống gồm nhiều cột thu lôi, phạm vi bảo vệ có thể được mở rộng hơn, thường khoảng cách giữa hai cột đặt cách nhau khoảng 7 lần chiều cao cột thu lôi, đảm bảo vùng giữa hai cột không bị sét đánh.

Ví dụ cụ thể:

• Với cột thu lôi cao 10 mét, bán kính bảo vệ thông thường dao động trong khoảng 12-15 mét tùy theo loại kim và tiêu chuẩn áp dụng.
• Với cột thu lôi dạng kim thu sét tia tiên đạo (ESE), phạm vi bảo vệ có thể lớn hơn đáng kể, giúp bảo vệ các công trình có kích thước lớn hoặc cao tầng.

Các yếu tố ảnh hưởng đến phạm vi bảo vệ:

• Chiều cao và kiểu dáng cột thu lôi.
• Loại và công nghệ kim thu sét (cổ điển hay tia tiên đạo).
• Mức độ nhạy cảm và tầm quan trọng của công trình được bảo vệ.
• Các tiêu chuẩn kỹ thuật và quy chuẩn quốc tế được áp dụng.
• Việc xác định chính xác phạm vi bảo vệ cột thu lôi giúp thiết kế hệ thống chống sét hiệu quả, tránh lãng phí đầu tư và đảm bảo an toàn tối ưu cho công trình.
• Các công thức và tiêu chuẩn dùng để tính phạm vi bảo vệ cột thu lôi bao gồm tiêu chuẩn NFC 17-102 của Pháp, TCVN 9385:2012, IEC 62305, trong đó bán kính bảo vệ thường được tính toán dựa trên chiều cao cột và góc bảo vệ điển hình từ 45° đến 60°.

Tóm lại, phạm vi bảo vệ của cột thu lôi là một thông số kỹ thuật quan trọng phản ánh hiệu quả bảo vệ chống sét của thiết bị, cần được tính toán kỹ càng trong quá trình thiết kế và lắp đặt hệ thống chống sét.

Trên đây là những thông tin về cột thu lôi là gì? Cấu tạo và nguyên lý hoạt động của cột thu lôi. Cột thu lôi dù có cấu tạo đơn giản nhưng đóng vai trò cực kỳ quan trọng trong việc bảo vệ an toàn tính mạng và tài sản khỏi tác động của thiên tai sét đánh. Hiểu rõ về cấu tạo, nguyên lý và phạm vi bảo vệ của cột thu lôi sẽ giúp cho việc thiết kế và lắp đặt hệ thống chống sét được hiệu quả hơn, đảm bảo mọi thành phần trong hệ thống hoạt động đồng bộ và an toàn. Đầu tư vào một hệ thống cột thu lôi chất lượng, đúng tiêu chuẩn kỹ thuật không chỉ là bảo vệ công trình mà còn là bảo vệ sự an toàn cho con người trong mọi điều kiện thời tiết khắc nghiệt.
