Điện áp dây là gì? Phân biệt điện áp dây và điện áp pha
Th7
Trong hệ thống điện, khái niệm điện áp đóng vai trò vô cùng quan trọng, quyết định đến khả năng vận hành và an toàn của các thiết bị. Khi đề cập đến điện ba pha, hai thuật ngữ điện áp dây và điện áp pha thường xuyên được nhắc đến. Vậy điện áp dây là gì? Nó khác biệt như thế nào so với điện áp pha và tại sao việc phân biệt rõ ràng hai khái niệm này lại cần thiết trong kỹ thuật điện? Bài viết này sẽ giúp bạn hiểu rõ về điện áp dây, ý nghĩa và ứng dụng của nó trong thực tiễn.
Điện áp dây là gì?
Điện áp dây (hay còn gọi là line voltage, ký hiệu là U dây) là hiệu điện thế đo được giữa hai dây pha trong hệ thống điện, đặc biệt phổ biến trong hệ thống điện ba pha. Nói cách khác, điện áp dây là sự chênh lệch điện áp giữa hai dây dẫn pha bất kỳ, ví dụ như giữa pha A và pha B, pha B và pha C, hoặc pha A và pha C.
Trong hệ thống điện ba pha chuẩn, điện áp dây thường có giá trị lớn hơn điện áp pha (điện áp giữa một dây pha và dây trung tính) khoảng căn bậc ba lần. Ví dụ, với điện áp pha là 220V, điện áp dây sẽ khoảng 380V. Điện áp dây là đại lượng quan trọng trong việc truyền tải và phân phối điện năng, thường được sử dụng để cấp nguồn cho các thiết bị và máy móc công nghiệp.
Ứng dụng của điện áp dây
Ứng dụng của điện áp dây trong thực tế
- Cung cấp năng lượng cho thiết bị công nghiệp: Điện áp dây thường được sử dụng để cấp điện cho các thiết bị và máy móc công suất lớn trong hệ thống điện ba pha, như động cơ ba pha, máy biến áp, máy cắt công nghiệp. Đây là những thiết bị đòi hỏi nguồn điện ổn định và công suất cao, mà điện áp dây đáp ứng tốt hơn điện áp pha.
- Hệ thống phân phối điện ba pha: Điện áp dây là thông số quan trọng trong việc thiết kế và vận hành hệ thống phân phối điện ba pha, giúp truyền tải điện năng hiệu quả, giảm tổn hao điện năng trên đường dây và đảm bảo sự ổn định cho toàn hệ thống.
- Điều khiển và vận hành thiết bị điện: Điện áp dây còn được sử dụng trong các mạch điều khiển công nghiệp, giúp điều chỉnh trạng thái hoạt động của thiết bị như mở/đóng mạch điện, điều chỉnh tốc độ động cơ, hoặc trong các ứng dụng điện tử công suất.
- Đo lường và bảo trì hệ thống điện: Việc đo điện áp dây giúp kỹ thuật viên kiểm tra, giám sát và bảo trì hệ thống điện ba pha, phát hiện kịp thời các sự cố như mất pha, lệch pha hoặc quá tải, từ đó đảm bảo an toàn và hiệu quả vận hành

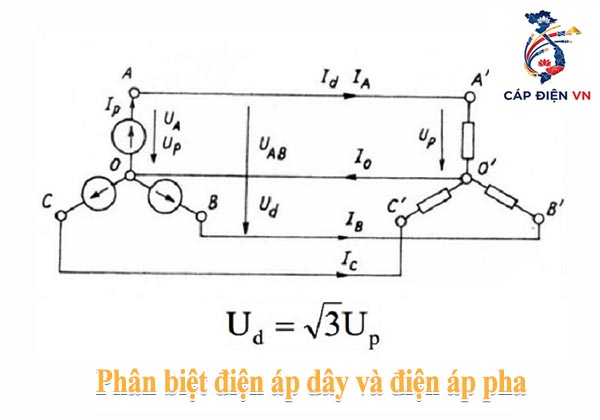

Phân biệt giữa điện áp dây và điện áp pha
Dưới đây là sự phân biệt rõ ràng giữa điện áp dây và điện áp pha trong hệ thống điện ba pha:
| Tiêu chí | Điện áp dây (U dây) | Điện áp pha (U pha) |
| Định nghĩa | Là hiệu điện thế giữa hai dây pha bất kỳ trong hệ thống ba pha (ví dụ: giữa pha A và pha B) | Là hiệu điện thế giữa một dây pha và dây trung tính (hoặc đất) trong hệ thống ba pha |
| Giá trị điển hình | Khoảng 380V (ở Việt Nam) | Khoảng 220V (ở Việt Nam) |
| Mối quan hệ | Luôn lớn hơn điện áp pha, bằng điện áp pha nhân với căn bậc ba của 3: Uda^y= Căn bậc 2 của 3×Upha | Là điện áp cơ sở để tính điện áp dây trong hệ thống ba pha |
| Ý nghĩa sử dụng | Cung cấp điện áp cho các thiết bị ba pha như động cơ, máy móc công nghiệp | Cung cấp điện áp cho các thiết bị điện một pha trong gia đình như đèn, quạt, tivi |
| Phương pháp đo | Đo giữa hai dây pha bất kỳ trong hệ thống | Đo giữa dây pha và dây trung tính hoặc đất |
| Lý do khác biệt giá trị | Do các pha lệch nhau 120 độ, điện áp dây là tổng hợp vector của hai điện áp pha | Là điện áp trực tiếp từ pha đến trung tính, không phải tổng hợp vector |
Tóm lại:
- Điện áp pha là điện áp giữa một dây pha và dây trung tính, thường dùng trong điện dân dụng một pha, có giá trị khoảng 220V.
- Điện áp dây là điện áp giữa hai dây pha bất kỳ trong hệ thống ba pha, có giá trị lớn hơn điện áp pha, khoảng 380V, dùng để cấp điện cho các thiết bị ba pha công nghiệp.
Hiểu rõ sự khác biệt này rất quan trọng để thiết kế, lắp đặt và vận hành hệ thống điện hiệu quả, cũng như đảm bảo an toàn và tối ưu hóa hiệu suất cho các thiết bị điện
Trên đây là các thông tin về điện áp dây là gì mà bạn nên biết. Điện áp dây là hiệu điện thế giữa hai dây pha bất kỳ trong hệ thống điện ba pha. Điện áp dây đóng vai trò quan trọng trong việc cung cấp điện năng cho các thiết bị công nghiệp và hệ thống điện ba pha, giúp đảm bảo hiệu suất vận hành và an toàn cho toàn bộ hệ thống điện. Hiểu rõ khái niệm và cách tính điện áp dây là cơ sở để thiết kế, vận hành và bảo trì hệ thống điện hiệu quả.
