Điện trở là gì? Ký hiệu, công thức tính và ứng dụng điện trở

Điện trở là một khái niệm cơ bản và quan trọng trong lĩnh vực điện – điện tử, thể hiện khả năng cản trở dòng điện của một vật liệu hoặc linh kiện trong mạch điện. Đây là đại lượng vật lý đặc trưng cho tính chất hạn chế dòng điện đi qua, giúp điều chỉnh và kiểm soát hoạt động của các thiết bị điện tử. Điện trở không chỉ xuất hiện dưới dạng linh kiện thụ động với hai đầu nối mà còn là yếu tố quyết định đến hiệu suất và độ an toàn của hệ thống điện nói chung. Cùng Cáp điện VN tìm hiểu về điện trở là gì? Ký hiệu điện trở là gì? Công thức tính điện trở và cách đọc chính xác.

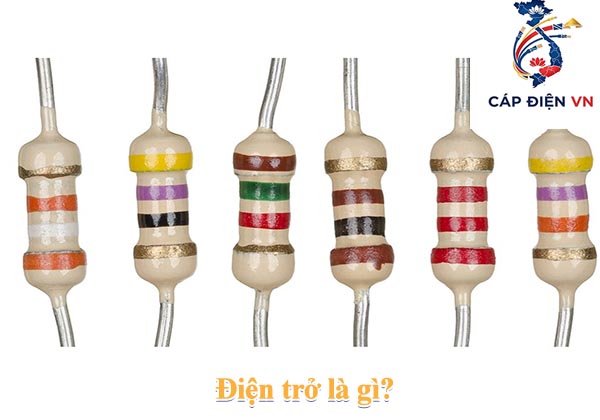

Điện trở là gì?

Điện trở là một đại lượng vật lý đặc trưng cho khả năng cản trở dòng điện của vật liệu hoặc linh kiện điện tử trong mạch điện. Nó thể hiện mức độ khó khăn mà dòng điện gặp phải khi đi qua một vật dẫn hoặc linh kiện. Ký hiệu của điện trở trong sơ đồ mạch điện thường được thể hiện dưới dạng một hình chữ nhật hoặc một đường gấp khúc zig-zag, kèm theo giá trị điện trở được biểu thị bằng đơn vị Ohm (Ω).

Ký hiệu điện trở là gì?

Ký hiệu điện trở là biểu tượng dùng trong sơ đồ mạch điện để đại diện cho linh kiện điện trở. Một điện trở là linh kiện điện tử thụ động có chức năng cản trở dòng điện chạy qua, giúp điều chỉnh mức độ tín hiệu và hạn chế cường độ dòng điện trong mạch.

• Ký hiệu điện trở là R
• Đơn vị đo điện trở là Ohm, ký hiệu là Ω.

Có hai kiểu ký hiệu phổ biến trong sơ đồ mạch điện:

• Ký hiệu kiểu Mỹ: thường là một hình ô vuông hoặc hình zigzag đại diện cho điện trở.
• Ký hiệu kiểu IEC: thường là một hình chữ nhật đơn giản.

Ngoài ra, trên sơ đồ mạch, điện trở còn được thể hiện bằng chữ cái R kèm theo số thứ tự để phân biệt. Các giá trị điện trở thường được ghi kèm theo bằng cách sử dụng số và chữ cái mã hóa theo tiêu chuẩn IEC, ví dụ như 8k3 tương đương 8.3 kilo ohm, 1R3 tương đương 1.3 ohm, và 15R tương đương 15 ohm.

Công thức tính điện trở

Về mặt vật lý, điện trở được định nghĩa là tỉ số giữa hiệu điện thế đặt vào hai đầu vật dẫn và cường độ dòng điện chạy qua vật dẫn đó:

R = U / I

Trong đó:

• R là điện trở (đơn vị Ohm, ký hiệu Ω),
• U là hiệu điện thế (Vôn, V),
• I là cường độ dòng điện (Ampe, A).

Điện trở càng lớn thì dòng điện đi qua càng khó, điện trở nhỏ chứng tỏ vật liệu dẫn điện tốt. Ví dụ, kim loại có điện trở nhỏ, vật liệu cách điện có điện trở rất lớn hoặc gần như vô hạn.

Trong mạch điện tử, điện trở còn là linh kiện thụ động có hai đầu nối, dùng để điều chỉnh mức độ tín hiệu, hạn chế dòng điện, chia điện áp, kích hoạt các linh kiện khác như transistor, hoặc tạo ra nhiệt năng trong các ứng dụng cần thiết.

Cách đọc điện trở

Cách đọc điện trở dựa trên mã màu vạch trên thân điện trở là phương pháp phổ biến nhất. Điện trở thường có 4 hoặc 5 vạch màu, mỗi vạch màu biểu thị một giá trị hoặc thông số nhất định.

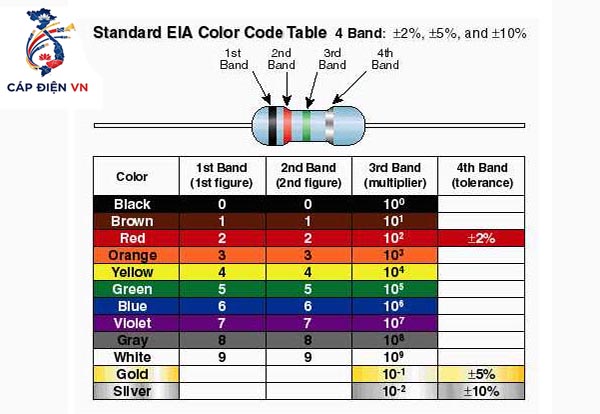

Bảng màu và giá trị tương ứng:

Cách đọc điện trở 4 vạch màu:

• Vạch 1: Giá trị hàng chục
• Vạch 2: Giá trị hàng đơn vị
• Vạch 3: Hệ số nhân (số mũ của 10)
• Vạch 4: Sai số (%)

Công thức tính: Giá trị điện trở =(Vạch1×10+Vạch2)×10(Vạch3)

Ví dụ:

Điện trở có vạch màu vàng (4), tím (7), đen (0), vàng (±5%)

Giá trị = (4×10 + 7) × 10^0 = 47 Ω ± 5%

Cách đọc điện trở 5 vạch màu:

• Vạch 1: Giá trị hàng trăm
• Vạch 2: Giá trị hàng chục
• Vạch 3: Giá trị hàng đơn vị
• Vạch 4: Hệ số nhân (số mũ của 10)
• Vạch 5: Sai số (%)

Công thức tính: Giá trị điện trở =(Vạch1×100+Vạch2×10+Vạch3)×10(Vạch4)

Ví dụ:

Điện trở có vạch đỏ (2), vàng (4), nâu (1), nâu (10^1), vàng (±5%)

Giá trị = (2×100 + 4×10 + 1) × 10^1 = 241 × 10 = 2410 Ω ± 5%

Đọc giá trị điện trở bằng đồng hồ vạn năng:

• Chuyển đồng hồ sang chế độ đo điện trở (Ω).
• Đặt que đo vào hai đầu điện trở.
• Đọc giá trị hiển thị trên màn hình hoặc kim đồng hồ.
• Lưu ý chọn thang đo phù hợp để kết quả chính xác.

Các loại điện trở có giá trị cố định

Các loại điện trở có giá trị cố định là những linh kiện điện trở được sản xuất với giá trị điện trở đã được xác định sẵn và không thay đổi trong quá trình sử dụng. Đây là loại điện trở phổ biến nhất trong các mạch điện và có nhiều dạng khác nhau tùy theo vật liệu và cấu tạo:

• Điện trở cacbon (carbon resistor): Là loại điện trở làm từ hỗn hợp bột cacbon và chất kết dính, thường có công suất nhỏ, dung sai lớn, giá thành rẻ và dùng phổ biến trong các mạch điện tử thông thường.
• Điện trở màng (film resistor): Được làm từ màng oxit kim loại như thiếc, niken phủ trên đế cách điện, có độ chính xác cao và ổn định hơn điện trở cacbon.
• Điện trở dây quấn (wirewound resistor): Là loại điện trở làm từ dây kim loại hợp kim có điện trở suất cao (như niken-crom), cuộn quanh lõi cách điện, thường dùng cho công suất lớn và có độ ổn định nhiệt tốt.
• Điện trở chì (metal film resistor): Là điện trở làm từ màng kim loại mỏng, có độ chính xác cao và ổn định hơn điện trở cacbon.

Ngoài ra còn có các dạng điện trở khác như điện trở bề mặt (SMD) dùng trong mạch in. Điện trở có giá trị cố định thường được sử dụng để thiết lập các điều kiện cố định trong mạch điện, không cần điều chỉnh trong quá trình vận hành.

Ứng dụng của điện trở trong đời sống thực tiễn

Điện trở là một linh kiện thiết yếu trong các mạch điện và thiết bị điện tử, đóng vai trò quan trọng trong việc điều chỉnh dòng điện, chia điện áp và bảo vệ các thiết bị khỏi quá tải. Dưới đây là một số ứng dụng phổ biến của điện trở trong cuộc sống hàng ngày:

• Điều chỉnh dòng điện: Điện trở giúp kiểm soát và giới hạn dòng điện chạy qua các thiết bị, đảm bảo chúng hoạt động ổn định và tránh hư hỏng do dòng quá lớn. Ví dụ, trong mạch điện có nguồn điện 12V nhưng thiết bị chỉ dùng được 9V, điện trở sẽ giảm điện áp xuống mức phù hợp để bảo vệ thiết bị.
• Tạo cầu phân áp: Bằng cách mắc nối tiếp nhiều điện trở, người ta có thể tạo ra các mức điện áp khác nhau trong mạch, phục vụ cho việc cung cấp điện áp phù hợp cho từng bộ phận trong thiết bị.
• Chuyển đổi điện năng thành nhiệt năng: Trong các thiết bị gia dụng như máy sấy tóc, bếp điện, lò vi sóng, điện trở tạo ra nhiệt lượng cần thiết để hoạt động.
• Điều chỉnh độ sáng và âm lượng: Trong các thiết bị chiếu sáng như đèn LED hoặc đèn sợi đốt, điện trở kiểm soát dòng điện để điều chỉnh độ sáng. Tương tự, trong hệ thống âm thanh, điện trở giúp điều chỉnh âm lượng và chất lượng tín hiệu.
• Cảm biến nhiệt độ: Một số loại điện trở thay đổi giá trị theo nhiệt độ, được dùng làm cảm biến đo nhiệt trong máy điều hòa, tủ lạnh và các thiết bị công nghiệp.
• Bảo vệ mạch điện: Điện trở giới hạn dòng điện, giúp ngăn ngừa sự cố quá dòng, bảo vệ các linh kiện điện tử khỏi hư hỏng.
• Ứng dụng trong các mạch điện tử phức tạp: Điện trở tham gia vào các mạch dao động, mạch lọc tín hiệu, phân cực bóng bán dẫn, giúp thiết bị hoạt động chính xác và ổn định.

Như vậy, điện trở không chỉ là linh kiện cơ bản mà còn có vai trò đa dạng và thiết yếu trong nhiều thiết bị và hệ thống điện tử, góp phần đảm bảo an toàn, hiệu suất và độ bền cho các thiết bị trong đời sống và công nghiệp

Qua đây bạn đã hiểu về điện trở là gì hay chưa? Cũng như ứng dụng của điện trở trong đời sống và thực tiễn. Điện trở là đại lượng vật lý biểu thị mức độ cản trở dòng điện của vật liệu hoặc linh kiện điện tử trong mạch. Việc hiểu rõ và áp dụng đúng điện trở giúp điều chỉnh dòng điện, phân chia điện áp, bảo vệ thiết bị và đảm bảo hoạt động ổn định của hệ thống điện. Điện trở là một trong những linh kiện không thể thiếu trong mọi mạch điện và đóng vai trò then chốt trong ngành điện – điện tử hiện đại. Liên hệ ngay Cáp điện Việt Nam để nhận được tư vấn và báo giá dây cáp điện tốt nhất nhé.
