Ôm kế là gì? Cấu tạo và nguyên lý hoạt động của Ôm kế

Ôm kế là công cụ quan trọng trong điện tử, điện dân dụng và công nghiệp, giúp kỹ thuật viên kiểm tra và bảo trì hệ thống điện một cách chính xác và hiệu quả. Nó giúp xác định giá trị điện trở của các linh kiện, dây dẫn và mạch điện, từ đó hỗ trợ kiểm tra, bảo trì và phát hiện lỗi trong hệ thống điện. Hiểu rõ về cấu tạo và nguyên lý hoạt động của ôm kế sẽ giúp người sử dụng vận hành thiết bị hiệu quả, đảm bảo kết quả đo chính xác và an toàn. Cùng Cáp điện VN tìm hiểu chi tiết về ôm kế là gì? Cấu tạo và ứng dụng của Ôm kế

Ôm kế là gì?

Ôm kế là một thiết bị đo điện dùng để đo điện trở của mạch điện hoặc vật liệu. Điện trở được đo bằng đơn vị ôm (Ohm, ký hiệu Ω), đặt theo tên của nhà vật lý người Đức Georg Simon Ohm. Ôm kế giúp xác định giá trị điện trở của các linh kiện điện tử, dây dẫn, hoặc các phần của mạch điện, từ đó kiểm tra tình trạng hoạt động và phát hiện sự cố.

Cấu tạo của ôm kế

Cấu tạo của ôm kế gồm các bộ phận chính sau:

• Nguồn cung cấp điện: Thường là một pin nhỏ bên trong ôm kế, cung cấp dòng điện một chiều ổn định để đo điện trở.
• Đồng hồ hiển thị (Gavanô kế hoặc màn hình số): Hiển thị giá trị điện trở đo được. Với ôm kế analog sử dụng kim chỉ, còn ôm kế kỹ thuật số dùng màn hình LCD.
• Các điện trở chuẩn: Dùng để tạo thành mạch đo điện trở và mở rộng thang đo.
• Dây và đầu dò đo: Giúp kết nối ôm kế với vật cần đo, tạo thành mạch điện kín để đo điện trở.
• Bộ chuyển đổi dải đo (nút vặn hoặc công tắc): Cho phép người dùng chuyển đổi giữa các thang đo điện trở khác nhau phù hợp với môi trường đo.

Cấu tạo đơn giản nhưng ôm kế là thiết bị quan trọng giúp đo chính xác điện trở trong các linh kiện điện tử, dây dẫn và hệ thống điện

Nguyên lý hoạt động của ôm

Nguyên lý hoạt động của ôm kế dựa trên định luật Ohm. Ôm kế cấp dòng điện nhỏ qua vật đo, đo sự thay đổi điện áp, từ đó tính ra giá trị điện trở. Trong một số loại ôm kế nối tiếp, điện trở cần đo được mắc nối tiếp với cơ cấu chỉ thị để hiển thị giá trị.

Các loại ôm kế

Ôm kế có nhiều loại, bao gồm:

• Ôm kế kim (analog) với kim chỉ thị giá trị trên thang đo.
• Ôm kế số (digital) hiển thị giá trị trực tiếp trên màn hình điện tử.
• Micro ôm kế đo điện trở rất nhỏ.
• Mega ôm kế đo điện trở cách điện lớn.

Ôm kế là công cụ quan trọng trong điện tử, điện dân dụng và công nghiệp, giúp kỹ thuật viên kiểm tra và bảo trì hệ thống điện một cách chính xác và hiệu quả.

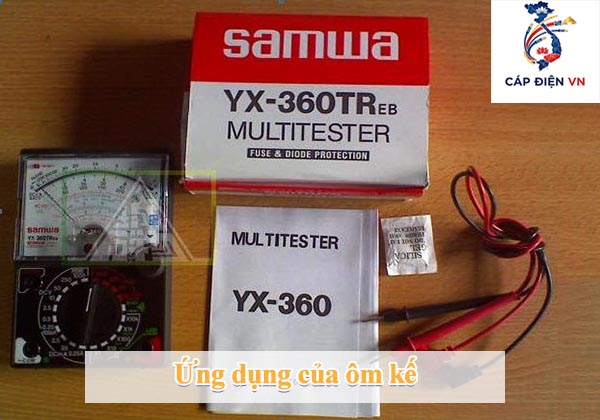

Ứng dụng của ôm kế

Ôm kế có nhiều ứng dụng quan trọng trong đời sống và ngành công nghiệp, bao gồm:

• Trong công nghiệp: Ôm kế được dùng để kiểm tra và bảo dưỡng các hệ thống điện, đo điện trở dây dẫn, cáp điện nhằm đảm bảo thiết bị hoạt động ổn định và an toàn, từ đó phòng tránh các sự cố điện nguy hiểm.
• Trong điện tử: Ôm kế giúp đo điện trở của các linh kiện như điện trở, tụ điện, cuộn cảm, kiểm tra tính liên tục và phát hiện lỗi mạch điện. Đây là công cụ không thể thiếu trong các phòng thí nghiệm và sửa chữa thiết bị điện tử.
• Trong y tế: Ứng dụng đo điện trở cơ thể người để phục vụ các thiết bị y tế như máy đo sức đề kháng sinh học, hỗ trợ chẩn đoán bệnh dựa trên các thông số điện trở mô cơ thể.
• Trong giáo dục và nghiên cứu: Ôm kế là công cụ hỗ trợ giảng dạy và nghiên cứu về điện trở và mạch điện, giúp sinh viên và các nhà nghiên cứu hiểu rõ nguyên lý và ứng dụng của điện trở trong kỹ thuật.

Nhờ vào khả năng đo chính xác, đa dạng dải đo và tính linh hoạt, ôm kế đã trở thành thiết bị thiết yếu trong nhiều lĩnh vực kỹ thuật, khoa học và y tế, giúp nâng cao hiệu quả công việc và đảm bảo an toàn hệ thống điện

Trên đây là 1 số thông tin quan trọng về ôm kế là gì? Ôm kế với cấu tạo đơn giản nhưng thiết kế tinh tế dựa trên nguyên lý định luật Ohm đã trở thành công cụ không thể thiếu trong kỹ thuật điện và điện tử. Khả năng đo điện trở chính xác giúp phát hiện và xử lý kịp thời các sự cố về điện, nâng cao độ bền và an toàn cho hệ thống. Nắm vững kiến thức về ôm kế sẽ hỗ trợ rất nhiều cho công tác kiểm tra, sửa chữa và bảo dưỡng thiết bị điện một cách hiệu quả.
