Sơ đồ mạch điện là gì? Cách đọc sơ đồ mạc điện từ A-Z

Trong xã hội hiện đại, điện năng đóng vai trò không thể thiếu trong mọi lĩnh vực, từ đời sống sinh hoạt đến sản xuất công nghiệp và công nghệ cao. Để đảm bảo hệ thống điện được thiết kế, lắp đặt và vận hành một cách an toàn, hiệu quả, việc sử dụng sơ đồ mạch điện là yếu tố nền tảng hết sức quan trọng. Sơ đồ mạch điện chính là “bản đồ” trực quan giúp con người dễ dàng hình dung, phân tích và kiểm soát các kết nối điện trong một hệ thống nhất định. Trong bài viết này, Cáp điện Việt Nam sẽ cùng bạn tìm hiểu chi tiết xem sơ đồ mạch điện là gì? Hướng dẫn cách đọc sơ đồ mạch điện từ A-Z nhé.

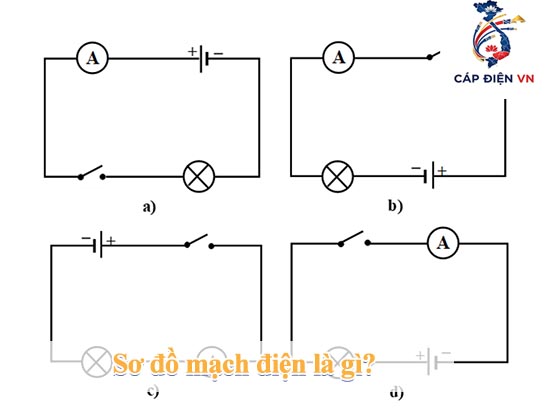

Sơ đồ mạch điện là gì?

Sơ đồ mạch điện là một bản vẽ kỹ thuật thể hiện cách bố trí và kết nối giữa các thành phần trong một mạch điện, sử dụng các ký hiệu tiêu chuẩn để mô tả các linh kiện như nguồn điện, dây dẫn, điện trở, công tắc, bóng đèn, v.v. Bản vẽ này không nhất thiết phải phản ánh đúng vị trí vật lý của các thành phần trong thực tế, mà chủ yếu biểu diễn mối liên kết điện giữa chúng để dễ dàng thiết kế, lắp đặt và bảo trì hệ thống điện.

Sơ đồ nguyên lý là biểu đồ hoặc đồ thị mô tả mối quan hệ điện tử giữa các phần tử trong một mạch điện, tập trung vào nguyên tắc hoạt động của mạch mà không quan tâm đến vị trí hay cách lắp đặt vật lý của các thành phần. Nó sử dụng các ký hiệu chuẩn để biểu diễn các thiết bị điện như nguồn điện, điện trở, tụ điện, cuộn cảm, công tắc,… nhằm giúp kỹ sư và người làm việc trong lĩnh vực điện hiểu rõ cách các phần tử tương tác với nhau trong mạch.

Trong lĩnh vực tủ điện hạ thế, sơ đồ nguyên lý không chỉ mô tả cấu trúc bên trong mà còn cho thấy nguyên lý hoạt động của các thiết bị đóng – cắt, bảo vệ, lấy điện, giúp việc lắp đặt, vận hành, bảo trì tủ điện được chính xác và an toàn hơn.

Những lý do cần có sơ đồ mạch điện trước khi thi công

Cần có sơ đồ mạch điện vì nó đóng vai trò thiết yếu trong việc thiết kế, lắp đặt, vận hành và bảo trì hệ thống điện một cách chính xác, hiệu quả và an toàn. Cụ thể, sơ đồ mạch điện giúp:

• Hiểu rõ nguyên lý hoạt động của mạch điện, cho phép kỹ sư và thợ điện biết cách các linh kiện, thiết bị được kết nối và hoạt động như thế nào, từ đó thiết kế và thực hiện đúng kỹ thuật.
• Hỗ trợ thiết kế và lắp đặt chính xác, giúp tối ưu bố trí linh kiện, giảm thiểu sai sót và tiết kiệm chi phí vật tư nhờ có bản vẽ chuẩn để tham khảo khi triển khai.
• Dễ dàng kiểm tra, phát hiện lỗi và sửa chữa khi có sự cố, nhờ sơ đồ cung cấp thông tin cụ thể về các kết nối và thành phần trong mạch, từ đó tăng tính khả dụng và tuổi thọ hệ thống.
• Nâng cao tính an toàn trong quá trình vận hành, vì sơ đồ chỉ rõ vị trí cầu chì, công tắc, dây dẫn giúp hạn chế nguy cơ chập cháy hoặc tai nạn điện.
• Tiết kiệm thời gian và công sức trong bảo trì, kiểm tra hoặc nâng cấp hệ thống điện nhờ có tài liệu tham khảo rõ ràng và khoa học.

Như vậy, sơ đồ mạch điện không chỉ là công cụ kỹ thuật mà còn là nền tảng đảm bảo việc thi công, vận hành và bảo dưỡng hệ thống điện được thực hiện hiệu quả, an toàn và bền vững.

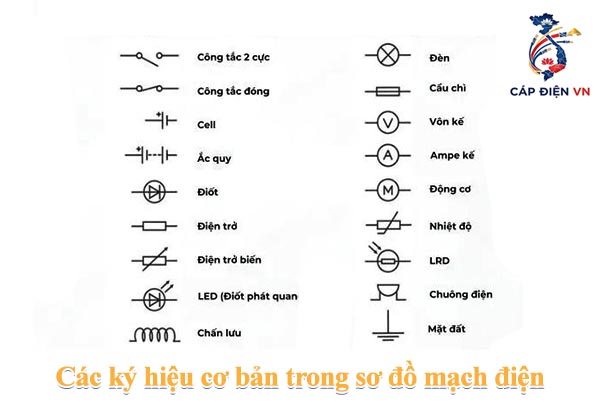

Các ký hiệu cơ bản trong sơ đồ mạch điện

Các ký hiệu cơ bản trong sơ đồ mạch điện là tập hợp các biểu tượng và chữ cái quy ước dùng để mô tả các thành phần, thiết bị và kết nối trong mạch điện, giúp người đọc dễ dàng hiểu và thực hiện các thao tác thiết kế, lắp đặt, kiểm tra, sửa chữa. Dưới đây là một số ký hiệu phổ biến thường gặp:

Ký hiệu	Tên gọi	Chú thích hoặc ứng dụng
CD	Cầu dao	Thiết bị đóng ngắt điện
CB, Ap	Aptomat, máy cắt hạ thế	Thiết bị bảo vệ mạch điện
CC	Cầu chì	Bảo vệ quá dòng
K	Công tắc tơ, khởi động từ	Điều khiển đóng/ngắt động cơ hoặc mạch
K	Công tắc	Dùng trong các sơ đồ chiếu sáng
O, OĐ	Ổ cắm điện	Nơi kết nối thiết bị điện với nguồn
Đ	Đèn điện	Biểu thị các loại bóng đèn
Đ	Động cơ điện	Động cơ một chiều hoặc động cơ nói chung
CĐ	Chuông điện	Thiết bị báo hiệu
BĐ	Bếp điện, lò điện	Thiết bị gia dụng
QĐ	Quạt điện	Thiết bị làm mát hoặc thông gió
MB	Máy bơm	Thiết bị bơm nước trong hệ thống
RN	Rơ-le nhiệt	Bảo vệ động cơ khi quá nhiệt
Rth	Rơ-le thời gian (timer)	Điều khiển thời gian đóng ngắt
D, DZ	Diode; Diode Zener	Linh kiện điện tử
C	Tụ điện	Lưu trữ và giải phóng năng lượng điện
R	Điện trở	Giới hạn dòng điện hoặc điều chỉnh điện áp
RT	Điện trở nhiệt	Thay đổi điện trở theo nhiệt độ

Ngoài ra còn rất nhiều ký hiệu khác biểu thị các thiết bị đóng cắt, bảo vệ, đo lường và các linh kiện chuyên dụng trong mạch điện công nghiệp và dân dụng.

Việc nắm vững các ký hiệu này giúp kỹ sư, kỹ thuật viên và người dùng hiểu rõ cấu trúc và nguyên lý hoạt động của mạch điện, từ đó thực hiện chính xác các thao tác thiết kế, lắp đặt, kiểm tra và sửa chữa mạch một cách hiệu quả và an toàn.

Các ký hiệu cơ bản trong sơ đồ mạch điện

Sơ đồ mạch điện được chia thành nhiều loại khác nhau tùy theo mục đích sử dụng, mức độ chi tiết và đối tượng người dùng. Dưới đây là những loại sơ đồ mạch điện phổ biến:

Sơ đồ nguyên lý (Schematic Diagram)

• Sử dụng các ký hiệu quy ước để biểu diễn các linh kiện (như điện trở, tụ điện, bóng đèn…).
• Thể hiện mối quan hệ, nguyên lý làm việc và cách các thành phần điện tử kết nối với nhau.
• Không quan tâm đến vị trí thực tế trên thiết bị, chủ yếu phục vụ thiết kế, nghiên cứu, và phân tích mạch.

Sơ đồ lắp đặt (Wiring Layout Diagram)

• Mô phỏng trực tiếp các thiết bị, vị trí, phương pháp lắp đặt trên thực tế.
• Thường thể hiện chi tiết vị trí đặt các thiết bị như ổ điện, công tắc, đèn… và đường đi của dây dẫn trong công trình.
• Giúp thợ thi công hoặc kiểm tra hệ thống điện dễ dàng xác định, lắp đặt đúng vị trí.

Sơ đồ đấu dây (Wiring Diagram)

• Chỉ rõ từng mối nối, số lượng dây và cách kết nối giữa các thiết bị.
• Hỗ trợ việc lắp đặt, sửa chữa, kiểm tra kết nối hệ thống điện, giảm sai sót khi thực hiện.

Sơ đồ nguyên lý kết hợp (Combination Diagram)

• Là sự kết hợp giữa sơ đồ nguyên lý và sơ đồ đấu dây.
• Áp dụng cho các hệ thống cần trình bày đầy đủ nguyên lý hoạt động cũng như chi tiết lắp đặt.

Sơ đồ lắp ráp bảng điện (Panel Wiring Diagram)

• Dùng cho quá trình lắp ráp bảng điều khiển, tủ điện.
• Thể hiện cụ thể vị trí và cách bố trí linh kiện, dây dẫn trong không gian của bảng điện.

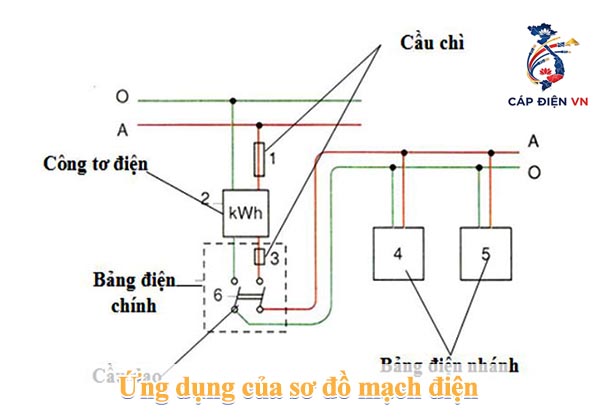

Ứng dụng sơ đồ mạch điện trong thực tế

Sơ đồ mạch điện có vai trò không thể thiếu trong nhiều lĩnh vực đời sống, công nghiệp và khoa học kỹ thuật nhờ khả năng mô tả, hướng dẫn và hỗ trợ các quá trình liên quan đến hệ thống điện. Dưới đây là các ứng dụng thực tế nổi bật của sơ đồ mạch điện:

Thiết kế và lắp đặt hệ thống điện

• Thiết kế hệ thống chiếu sáng, ổ cắm, quạt, điều hòa… trong nhà ở, văn phòng, nhà máy.
• Xác định vị trí lắp đặt các công tắc, cầu chì, thiết bị bảo vệ, đảm bảo vận hành an toàn và hiệu quả.
• Hướng dẫn lắp ráp bảng điện, tủ điện công nghiệp, đảm bảo kết nối theo đúng tiêu chuẩn kỹ thuật và tiêu chuẩn an toàn.

Bảo trì, kiểm tra và sửa chữa

• Dễ dàng phát hiện và sửa chữa sự cố như chập cháy, mất nguồn nhờ xác định nhanh mối nối và vị trí các thiết bị qua sơ đồ.
• Tiết kiệm thời gian, công sức trong việc kiểm tra, bảo trì hệ thống điện, đặc biệt đối với các hệ thống phức tạp có nhiều mạch nhánh.
• Hạn chế tối đa việc tháo lắp sai hoặc đục tường, phá dỡ không cần thiết.

Ứng dụng trong giảng dạy và đào tạo

• Là tài liệu minh họa và hướng dẫn trực quan cho học sinh, sinh viên, kỹ thuật viên mới về cấu trúc, nguyên lý hoạt động các mạch điện từ cơ bản đến nâng cao.

Ứng dụng trong công nghiệp và tự động hóa

• Thiết kế cấp điện cho máy móc sản xuất, dây chuyền tự động hóa, robot công nghiệp.
• Điều khiển và giám sát các hệ thống công nghiệp: motor, băng chuyền, cảm biến, relay, PLC…
• Tối ưu và nâng cấp hệ thống điện dựa trên phân tích sơ đồ hiện trạng.

Ứng dụng trong thiết bị điện tử và công nghệ cao

• Phát triển các thiết bị điện tử, thiết bị gia dụng như TV, tủ lạnh, máy giặt, máy tính, điện thoại di động.
• Chế tạo và kiểm thử bảng mạch in (PCB), các vi mạch chuyên dụng.
• Ứng dụng trong hệ thống năng lượng như pin mặt trời, ắc quy lưu trữ.

Ứng dụng trong đời sống hàng ngày

• Lắp đặt, vận hành các hệ thống điện dân dụng, bảo vệ an toàn cho con người và thiết bị.
• Tiết kiệm năng lượng, giảm thiểu rủi ro tai nạn điện nhờ bố trí khoa học và rõ ràng các thiết bị qua sơ đồ.

Trên đây bạn đã nắm được sơ đồ mạch điện là gì và những ứng dụng của sơ đồ mạch điện hay chưa? Có thể khẳng định, sơ đồ mạch điện không chỉ thể hiện nguyên lý làm việc và cấu trúc của các hệ thống điện mà còn là công cụ hỗ trợ đắc lực trong quá trình thiết kế, lắp đặt, kiểm tra, bảo dưỡng và giảng dạy. Nhờ có sơ đồ mạch điện, các kỹ sư, kỹ thuật viên và người sử dụng có thể đảm bảo hiệu quả, độ an toàn và độ tin cậy của hệ thống điện trong mọi quy mô ứng dụng. Đây chính là chìa khóa giúp quản lý và phát triển hệ thống điện một cách khoa học, bền vững và hiện đại.
