Khởi động từ 3 pha là gì? Nguyên lý hoạt động của khởi động từ 3 pha

Khởi động từ 3 pha là một thiết bị điện quan trọng và phổ biến trong các hệ thống điện công nghiệp hiện đại. Được thiết kế để đóng ngắt dòng điện trong mạch điện 3 pha, khởi động từ giúp điều khiển và bảo vệ các thiết bị động lực như động cơ, máy phát điện một cách hiệu quả và an toàn. Hiểu rõ về khởi động từ 3 pha là gì sẽ giúp người sử dụng lựa chọn và vận hành thiết bị một cách tối ưu, góp phần nâng cao hiệu suất và độ bền của hệ thống điện. Cùng Cáp điện VN tìm hiểu chi tiết trong bài viết dưới đây.

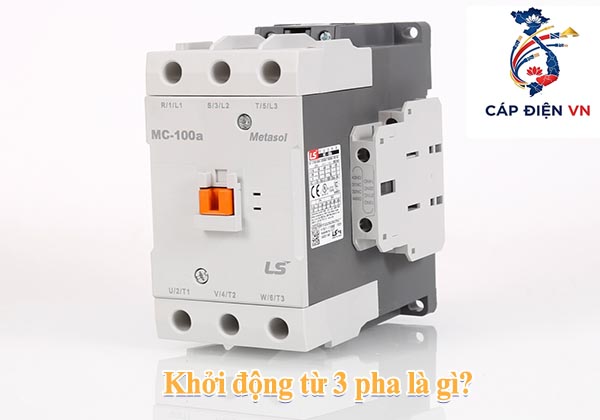

Khởi động từ 3 pha là gì?

Khởi động từ 3 pha, còn gọi là contactor 3 pha, là thiết bị điện dùng để đóng/ngắt dòng điện trong hệ thống điện 3 pha. Thiết bị này hoạt động dựa trên nguyên lý từ trường: khi cấp điện cho cuộn dây của khởi động từ, từ trường sinh ra sẽ hút các tiếp điểm lại để đóng hoặc ngắt mạch điện. Nhờ đó, khởi động từ 3 pha giúp điều khiển và bảo vệ các động cơ điện 3 pha một cách hiệu quả, đảm bảo an toàn trong quá trình vận hành.

Khởi động từ 3 pha thường được sử dụng trong các hệ thống điện công nghiệp để tự động hóa việc đóng ngắt động cơ, giảm thiểu rủi ro quá tải, ngắn mạch và các sự cố khác. Thiết bị này có thể chịu được tải cao, đi kèm với các tiếp điểm phụ để điều khiển mạch phụ trợ và thường được kết hợp với rơ le nhiệt nhằm bảo vệ quá tải cho động cơ.

Đặc điểm nổi bật của khởi động từ 3 pha

Khởi động từ 3 pha sở hữu nhiều ưu điểm vượt trội, giúp nó trở thành thiết bị không thể thiếu trong các hệ thống điều khiển điện hiện đại:

• Hoạt động ổn định và bền bỉ: Với thiết kế chắc chắn cùng khả năng chịu tải cao, khởi động từ 3 pha đảm bảo vận hành liên tục, ổn định trong thời gian dài mà không gặp sự cố.
• An toàn tuyệt đối: Được trang bị các hệ thống bảo vệ như rơ le nhiệt, bảo vệ quá tải, quá áp, khởi động từ giúp bảo vệ toàn diện cho động cơ và hệ thống điện, ngăn ngừa nguy cơ hư hỏng và tai nạn điện.
• Độ bền vượt trội: Sản phẩm thường được chế tạo từ vật liệu chịu nhiệt, chống mài mòn, phù hợp với môi trường công nghiệp khắc nghiệt, đảm bảo tuổi thọ lâu dài.
• Dễ dàng lắp đặt và bảo trì: Thiết kế mô-đun thông minh giúp việc lắp đặt, thay thế và bảo dưỡng khởi động từ trở nên nhanh chóng, thuận tiện, tiết kiệm thời gian và công sức.

Thông số kỹ thuật quan trọng của khởi động từ 3 pha

Khi lựa chọn khởi động từ 3 pha, bạn cần chú ý đến các thông số kỹ thuật sau để đảm bảo phù hợp với nhu cầu sử dụng:

• Điện áp định mức (Ue): Điện áp tối đa mà thiết bị có thể hoạt động ổn định, thường dao động từ 220V đến 600V.
• Dòng điện định mức (Ie): Dòng điện tối đa mà khởi động từ có thể chịu tải, phổ biến từ 9A đến 800A tùy loại.
• Khả năng chịu dòng khởi động (Ith): Dòng điện tối đa thiết bị chịu được trong quá trình khởi động, thường cao hơn dòng điện định mức.
• Số lượng tiếp điểm: Bao gồm tiếp điểm chính (thường 3 tiếp điểm) và tiếp điểm phụ (NO – thường đóng, NC – thường mở).
• Công suất điều khiển: Đơn vị tính bằng kW, thể hiện khả năng điều khiển động cơ của khởi động từ.

Tiêu chuẩn kỹ thuật và an toàn

Khởi động từ 3 pha phải tuân thủ các tiêu chuẩn kỹ thuật quốc tế và trong nước như:

• IEC 60947-4-1: Tiêu chuẩn về thiết bị đóng cắt và bảo vệ mạch điện.
• TCVN 6306: Tiêu chuẩn Việt Nam về an toàn điện và khả năng chịu tải của thiết bị đóng cắt.
• Việc tuân thủ các tiêu chuẩn này đảm bảo thiết bị hoạt động an toàn, bền bỉ và hiệu quả trong mọi điều kiện môi trường.

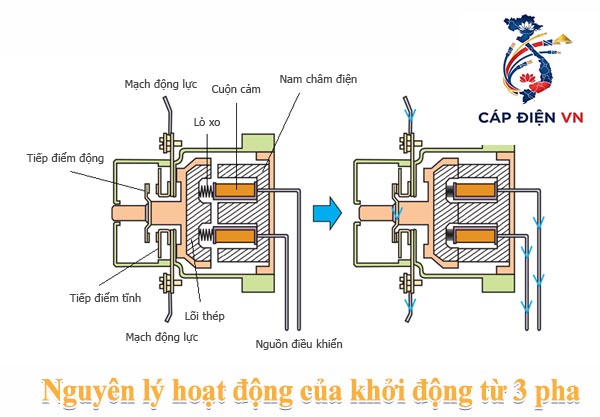

Nguyên lý hoạt động của khởi động từ 3 pha

Khởi động từ 3 pha hoạt động dựa trên nguyên lý từ trường và lực điện từ. Khi có dòng điện chạy qua cuộn dây (cuộn hút) bên trong khởi động từ, một từ trường mạnh được tạo ra xung quanh lõi từ bằng vật liệu sắt từ. Từ trường này tạo lực hút kéo lõi từ và các tiếp điểm chính lại gần nhau, làm đóng mạch điện 3 pha. Khi các tiếp điểm chính đóng lại, dòng điện từ nguồn sẽ được truyền đến tải (thường là động cơ 3 pha), giúp động cơ hoạt động.

Khi dòng điện cấp cho cuộn dây bị ngắt, từ trường biến mất, lò xo bên trong sẽ đẩy các tiếp điểm trở về vị trí ban đầu, làm ngắt mạch điện và ngừng cấp điện cho tải. Ngoài các tiếp điểm chính, khởi động từ còn có các tiếp điểm phụ (thường đóng NO hoặc thường mở NC) để điều khiển các mạch phụ trợ hoặc báo trạng thái hoạt động.

Để bảo vệ động cơ và hệ thống, khởi động từ 3 pha thường được kết hợp với rơ le nhiệt, giúp ngắt mạch khi phát hiện quá tải hoặc sự cố quá dòng, đảm bảo an toàn cho thiết bị và người sử dụng. Tóm tắt các bước nguyên lý hoạt động:

• Cấp điện cho cuộn dây: Dòng điện chạy qua cuộn dây tạo ra từ trường.
• Từ hóa lõi từ: Lõi từ bị từ hóa và tạo lực hút.
• Đóng tiếp điểm: Lực hút kéo các tiếp điểm chính đóng lại, cấp điện cho tải.
• Hoạt động tải: Động cơ hoặc thiết bị điện được cấp điện và vận hành.
• Ngắt điện: Khi ngắt điện cuộn dây, từ trường biến mất, lò xo đẩy tiếp điểm mở ra, ngắt mạch điện.

Khởi động từ 3 pha là thiết bị quan trọng trong hệ thống điện công nghiệp, giúp điều khiển, bảo vệ động cơ và đảm bảo vận hành ổn định, an toàn.

Phân loại khởi động từ 3 pha

Khởi động từ 3 pha được phân loại dựa trên nhiều tiêu chí khác nhau như sau:

Theo loại dòng điện:

• Khởi động từ 3 pha dùng cho dòng điện xoay chiều (AC).
• Khởi động từ 3 pha dùng cho dòng điện một chiều (DC).

Theo cấu tạo và nguyên lý truyền động:

• Khởi động từ kiểu điện từ: sử dụng lực từ trường điều khiển tiếp điểm đóng/ngắt.
• Khởi động từ kiểu hơi ép.
• Khởi động từ kiểu thủy lực.

Theo dòng điện định mức:

• Khởi động từ có dòng định mức nhỏ, dùng cho động cơ nhỏ và các thiết bị công suất thấp.
• Khởi động từ có dòng định mức lớn, dùng cho động cơ lớn trong công nghiệp nặng.

Theo tính năng bổ sung:

• Khởi động từ có tiếp điểm phụ (NO, NC) để điều khiển tín hiệu báo hoặc liên kết trong hệ thống tự động.
• Khởi động từ kết hợp với rơ le nhiệt để bảo vệ quá tải.

Theo kích thước và thiết kế:

• Khởi động từ mini cho các thiết bị nhỏ, không gian hạn chế.
• Khởi động từ công nghiệp kích thước lớn, chịu tải mạnh.

Việc phân loại giúp người dùng lựa chọn thiết bị phù hợp với loại điện, công suất và yêu cầu điều khiển khác nhau trong các hệ thống điện và tự động hóa.

Ưu điểm nổi bật của khởi động từ 3 pha

• Tự động hóa quá trình đóng/ngắt: Giúp tối ưu hóa vận hành động cơ, tiết kiệm thời gian và công sức vận hành.
• Bảo vệ động cơ hiệu quả: Ngăn ngừa sự cố quá tải, quá dòng, kéo dài tuổi thọ và độ bền của động cơ.
• Giảm thiểu rủi ro hư hỏng hệ thống: Tự động ngắt điện khi phát hiện sự cố, giảm nguy cơ cháy nổ và hỏng hóc thiết bị.

Ứng dụng của khởi động từ 3 pha

Khởi động từ 3 pha có nhiều ứng dụng quan trọng và phổ biến trong công nghiệp cũng như trong các hệ thống điện dân dụng như sau:

• Điều khiển động cơ điện 3 pha: Đây là ứng dụng chính của khởi động từ 3 pha trong các nhà máy, xí nghiệp, xưởng sản xuất giúp khởi động và dừng động cơ một cách linh hoạt, an toàn và hiệu quả.
• Bảo vệ thiết bị khỏi sự cố điện: Khi kết hợp với rơ le nhiệt, khởi động từ 3 pha đảm bảo bảo vệ động cơ khỏi quá tải dòng điện, ngắn mạch, và các sự cố khác giúp kéo dài tuổi thọ thiết bị.
• Hệ thống điều hòa không khí công nghiệp và thương mại: Khởi động từ 3 pha được dùng để điều khiển các máy lạnh, quạt công suất lớn trong các tòa nhà văn phòng, trung tâm thương mại.
• Hệ thống bơm nước trong nông nghiệp, xử lý nước thải và cấp nước đô thị: Khởi động từ giúp kiểm soát hoạt động bơm nước công suất lớn, nâng cao hiệu quả vận hành.
• Ứng dụng trong hệ thống tự động hóa: Khởi động từ 3 pha được dùng điều khiển từ xa, hệ thống chiếu sáng công nghiệp, điều khiển tụ bù và nhiều ứng dụng tự động khác.
• Sử dụng trong các thiết bị tiêu thụ điện 3 pha dân dụng: Một số thiết bị như thang máy, máy lạnh dân dụng cũng ứng dụng loại khởi động từ này.

Nhờ sự tin cậy, hiệu quả và khả năng bảo vệ cao, khởi động từ 3 pha trở thành thiết bị không thể thiếu trong các hệ thống điện công nghiệp và tự động hóa hiện đại

Lưu ý khi lắp đặt khởi động từ 3 pha

• Kiểm tra kỹ thông số kỹ thuật: Đảm bảo thiết bị phù hợp với động cơ và hệ thống điện hiện có.
• Chọn vị trí lắp đặt thích hợp: Nơi khô ráo, thoáng mát, tránh ẩm ướt để tăng tuổi thọ và hiệu quả hoạt động.
• Bảo trì định kỳ: Vệ sinh và kiểm tra thiết bị thường xuyên để phát hiện kịp thời các dấu hiệu hư hỏng, duy trì hoạt động ổn định.

Với những ưu điểm và tính năng vượt trội, khởi động từ 3 pha là thiết bị không thể thiếu trong các hệ thống điện hiện đại, góp phần nâng cao hiệu quả vận hành và bảo vệ an toàn cho hệ thống điện và động cơ.

Khởi động từ 3 pha là thiết bị không thể thiếu trong các hệ thống điện công nghiệp và thương mại, đóng vai trò then chốt trong việc điều khiển, bảo vệ và tự động hóa các thiết bị động lực. Với khả năng vận hành ổn định, an toàn và dễ dàng tích hợp cùng các thiết bị bảo vệ khác, khởi động từ 3 pha góp phần nâng cao hiệu quả vận hành và đảm bảo an toàn cho hệ thống điện. Việc lựa chọn và sử dụng đúng loại khởi động từ phù hợp sẽ giúp tối ưu hóa hoạt động của hệ thống điện 3 pha trong mọi ứng dụng.
