Ký hiệu N và L trên thiết bị điện và Ký hiệu cực âm dương

Trong hệ thống điện gia đình và công nghiệp, việc nhận biết và phân biệt các ký hiệu trên thiết bị điện là vô cùng quan trọng để đảm bảo an toàn và hiệu quả khi sử dụng. Hai ký hiệu thường gặp nhất là N và L, đại diện cho dây trung tính và dây pha (dây nóng). Bên cạnh đó, trong các mạch điện một chiều, ký hiệu cực âm và cực dương cũng đóng vai trò thiết yếu trong việc xác định chiều dòng điện. Hiểu rõ ý nghĩa và cách phân biệt các ký hiệu này giúp người dùng và kỹ thuật viên lắp đặt, bảo trì hệ thống điện một cách chính xác và an toàn. Vậy Ký hiệu N và L trên thiết bị điện có ý nghĩa gì? Cùng Cáp điện VN tìm hiểu chi tiết trong bài viết dưới đây

Dây line là gì?

Dây line ( hay còn gọi là dây pha) là dây dẫn điện mang điện áp, còn gọi là dây nóng trong hệ thống điện. Đây là dây chính đưa dòng điện từ nguồn điện đến các thiết bị sử dụng điện. Dây line thường được ký hiệu là L (viết tắt của Line hoặc Live) và có màu phổ biến là đỏ, đen hoặc nâu tùy hệ thống. Dây này mang điện áp cao so với đất và nếu tiếp xúc trực tiếp có thể gây nguy hiểm nên cần được xử lý, đấu nối cẩn thận để đảm bảo an toàn điện

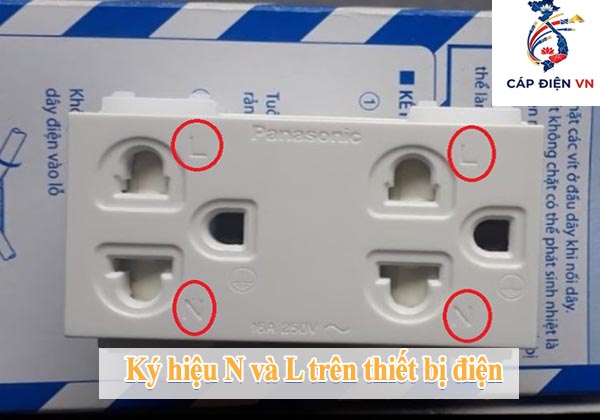

Ký hiệu N và L trên thiết bị điện nghĩa là gì?

Ký hiệu N và L trên thiết bị điện là các ký hiệu quốc tế được sử dụng để chỉ định các chân nối dây trong hệ thống điện, giúp đảm bảo an toàn và đúng kỹ thuật khi lắp đặt . Cụ thể như sau:

• Ký hiệu L (Line hoặc Live): Đại diện cho dây nóng (dây pha). Đây là dây mang điện áp, cung cấp dòng điện từ nguồn đến thiết bị và có khả năng gây giật điện nếu chạm vào . Dây nóng thường có các màu như đỏ, đen hoặc nâu .
• Ký hiệu N (Neutral): Đại diện cho dây trung tính (dây nguội). Dây này dẫn dòng điện trở về nguồn sau khi đã đi qua tải (thiết bị điện) . Dây trung tính có điện áp gần như bằng 0V so với mặt đất và thường có màu trắng, đen hoặc xanh dương .

Ngoài ra, trên một số thiết bị còn có ký hiệu E (Earth), là vị trí để đấu nối dây nối đất (dây tiếp địa), nhằm đảm bảo an toàn hơn cho người sử dụng .

Việc phân biệt và kết nối đúng dây nóng và dây trung tính theo ký hiệu N và L là rất quan trọng để đảm bảo dòng điện chảy đúng hướng, giúp thiết bị hoạt động hiệu quả, ổn định và đặc biệt là phòng tránh các sự cố nguy hiểm liên quan đến điện như chập cháy, điện giật . Các ký hiệu này thường xuất hiện trên các thiết bị như aptomat, ổ cắm điện, và bóng đèn LED

Cách phân biệt ký hiệu N và L trên thiết bị điện

Cách phân biệt ký hiệu N và L trên thiết bị điện thường dựa vào các đặc điểm sau:

Ký hiệu L (Line hoặc Live):

Đại diện cho dây nóng hay dây pha, là dây mang điện áp từ nguồn đến thiết bị.

• Thường có màu sắc như đỏ, nâu hoặc đen.
• Khi dùng bút thử điện kiểm tra, bút sẽ sáng khi chạm vào dây L.
• Trên các thiết bị, chân hoặc đầu nối có ký hiệu L là nơi đấu dây nóng.

Ký hiệu N (Neutral):

Đại diện cho dây trung tính, là dây dẫn điện trở về nguồn, có điện áp gần bằng 0V so với đất.

• Thường có màu trắng, xanh dương hoặc đen.
• Khi dùng bút thử điện kiểm tra, bút không sáng khi chạm vào dây N (trong điều kiện bình thường).
• Chân hoặc đầu nối có ký hiệu N trên thiết bị là nơi đấu dây trung tính.

Ngoài ra, có thể phân biệt qua:

• Màu sắc dây: Dây nóng (L) thường có màu đỏ, nâu, đen; dây trung tính (N) thường trắng, xanh dương hoặc đen nhưng có thể khác tùy theo tiêu chuẩn.
• Vị trí đấu nối: Khi đấu vào các thiết bị như cầu dao (CB), dây nóng thường được đấu bên trái, dây trung tính bên phải.
• Tiết diện dây: Dây nóng thường có tiết diện lớn hơn dây trung tính trong hệ thống ba pha.
• Sử dụng bút thử điện: Bút thử điện sáng khi chạm dây nóng, không sáng với dây trung tính.

Tóm lại, ký hiệu L và N giúp nhận biết dây nóng và dây trung tính trên thiết bị điện, từ đó đảm bảo đấu nối đúng kỹ thuật, an toàn và hiệu quả khi sử dụng điện.

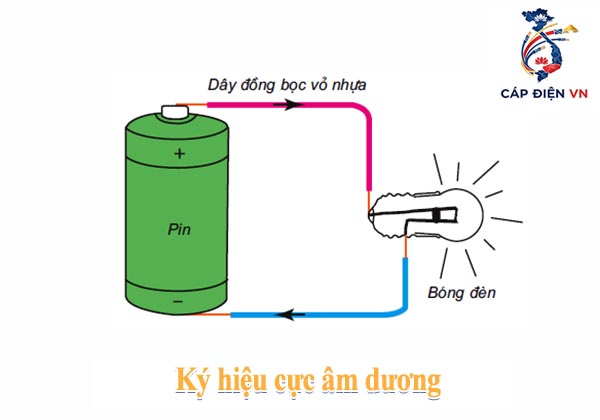

Ký hiệu cực âm dương trên dòng điện 1 chiều

Ký hiệu cực âm và cực dương thường được biểu thị trong các mạch điện một chiều (DC) như sau:

• Cực dương (+): Được ký hiệu bằng dấu cộng (+), là cực mà dòng điện chảy ra từ đó trong nguồn điện một chiều. Trên dây dẫn, cực dương thường được đánh dấu bằng màu đỏ hoặc ký hiệu “+”.
• Cực âm (−): Được ký hiệu bằng dấu trừ (−), là cực mà dòng điện chảy vào trong nguồn điện một chiều. Dây dẫn cực âm thường có màu đen hoặc ký hiệu “−”.

Trong các sơ đồ mạch điện, ký hiệu cực dương và cực âm giúp xác định đúng chiều dòng điện và kết nối chính xác các linh kiện điện tử, đảm bảo hoạt động an toàn và hiệu quả của hệ thống điện một chiều

Tóm lại, ký hiệu N và L trên thiết bị điện lần lượt biểu thị dây trung tính và dây pha, là hai thành phần cơ bản trong hệ thống điện xoay chiều, giúp đảm bảo dòng điện vận hành đúng hướng và an toàn. Trong khi đó, ký hiệu cực âm (−) và cực dương (+) thường được sử dụng trong mạch điện một chiều để xác định chiều dòng điện. Việc nắm vững và phân biệt chính xác các ký hiệu này không chỉ giúp lắp đặt thiết bị đúng cách mà còn giảm thiểu nguy cơ tai nạn điện, góp phần nâng cao hiệu quả và độ bền của hệ thống điện.
