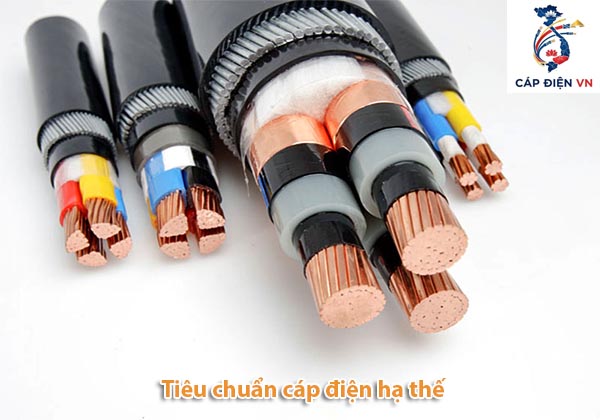

Tiêu chuẩn cáp điện hạ thế và Tiêu chuẩn nghiệm thu dây cáp điện
Th7
Tiêu chuẩn cáp điện hạ thế đóng vai trò then chốt trong việc đảm bảo an toàn, độ bền và hiệu suất truyền tải điện trong các hệ thống điện dân dụng và công nghiệp. Cáp điện hạ thế thường được thiết kế cho điện áp danh định dưới 1 kV, với các yêu cầu kỹ thuật nghiêm ngặt về cấu tạo, vật liệu cách điện, ruột dẫn và lớp vỏ bảo vệ. Việc tuân thủ các tiêu chuẩn quốc gia và quốc tế giúp đảm bảo sản phẩm đáp ứng được các điều kiện vận hành khắc nghiệt, đồng thời giảm thiểu nguy cơ sự cố điện và cháy nổ.
Quy định tiêu chuẩn cáp điện hạ thế
Dây và cáp điện hạ thế tại Việt Nam phải tuân thủ các tiêu chuẩn quốc gia tương đương với tiêu chuẩn quốc tế nhằm đảm bảo an toàn, độ bền và hiệu suất truyền tải điện trong các hệ thống điện dân dụng và công nghiệp. Các tiêu chuẩn cáp điện hạ thế phổ biến và được áp dụng tại Việt Nam hiện nay bao gồm:
| Tiêu chuẩn | Nội dung chính |
|---|---|
| TCVN 5930:2016 | Quy định các yêu cầu kỹ thuật đối với cáp điện lực và cáp điều khiển. |
| TCVN 6610:2011 | Tiêu chuẩn về cáp đồng, quy định thông số kỹ thuật và phương pháp thử nghiệm cho cáp có ruột dẫn bằng đồng. |
| TCVN 6611:2011 | Tiêu chuẩn về cáp nhôm, quy định kỹ thuật và phương pháp thử nghiệm cho cáp có ruột dẫn bằng nhôm. |
| TCVN 6771:2000 | Quy định về các loại cáp điện có lớp cách điện như PVC và XLPE. |
| TCVN 7445:2004 | Tiêu chuẩn về lớp bọc ngoài của cáp điện lực. |
| TCVN 8396:2010 | Tiêu chuẩn kỹ thuật cho cáp điện hạ thế, bao gồm các thông số và phương pháp thử nghiệm. |
| TCVN 5935-1:2013 (IEC 60502-1:2009) | Tiêu chuẩn quốc gia tương đương IEC 60502, quy định kết cấu, kích thước, thử nghiệm cáp điện có cách điện dạng đùn dùng cho điện áp danh định từ 1kV đến 3kV. |
| TCVN 7997:2009 | Quy định phương pháp lắp đặt cáp điện lực đi ngầm hạ thế và trung thế, áp dụng cho điện áp ≤ 7kV. |
| TCVN 9208:2012 | Tiêu chuẩn kỹ thuật về lắp đặt cáp và dây dẫn điện trong công trình công nghiệp với điện áp xoay chiều đến 24kV và một chiều đến 1500V. |
Điểm nổi bật về tiêu chuẩn cáp điện hạ thế
Dây và cáp điện hạ thế tại Việt Nam phải tuân thủ các tiêu chuẩn quốc gia tương đương với tiêu chuẩn quốc tế nhằm đảm bảo an toàn, độ bền và hiệu suất truyền tải điện trong các hệ thống điện dân dụng và công nghiệp. Một số điểm nổi bật về tiêu chuẩn cáp điện hạ thế:
- Điện áp danh định phổ biến: 0,6/1 kV, 1,8/3 kV.
- Vật liệu cách điện thường là PVC, XLPE, hoặc cao su EPR/HEPR với khả năng chịu nhiệt từ 70°C đến 90°C trong điều kiện làm việc bình thường.
- Ruột dẫn có thể làm bằng đồng hoặc nhôm, đạt các tiêu chuẩn về độ bền cơ học và dẫn điện.
- Lớp vỏ bọc ngoài bằng nhựa PVC, PE hoặc cao su, có khả năng chống ẩm, chống cháy và chịu mài mòn.
- Quy định bán kính uốn cong tối thiểu khi lắp đặt để đảm bảo không làm hỏng cấu trúc cáp.
Nghiệm thu dây cáp điện là công đoạn quan trọng nhằm đảm bảo chất lượng, an toàn và hiệu quả vận hành của hệ thống điện trước khi đưa vào sử dụng. Các tiêu chuẩn nghiệm thu dây cáp điện được xây dựng dựa trên quy định kỹ thuật nghiêm ngặt, quy trình thử nghiệm cách điện, kiểm tra kết cấu cũng như đánh giá các thông số điện nhằm đáp ứng yêu cầu vận hành ổn định và hạn chế sự cố nguy hiểm. Việc tuân thủ các tiêu chuẩn nghiệm thu không chỉ giúp bảo vệ hệ thống điện mà còn đảm bảo an toàn cho con người và thiết bị liên quan trong môi trường công nghiệp và dân dụng.
Tiêu chuẩn nghiệm thu dây cáp điện
Tiêu chuẩn nghiệm thu dây cáp điện bao gồm các yêu cầu kiểm tra chất lượng, thử nghiệm cách điện, kích thước, kết cấu và độ an toàn của dây cáp trước khi đưa vào sử dụng. Cụ thể, các khía cạnh quan trọng được nghiệm thu thường là:
- Kiểm tra phương pháp thử cách điện và vỏ bọc dây cáp theo TCVN 5936:1995, bao gồm các phép thử về cách điện, độ dày lớp cách điện, độ bền vật lý và nhiệt độ chịu tải của vỏ cáp. Phép thử điện áp cao kiểm tra sự phóng điện cục bộ cũng rất quan trọng để đảm bảo không bị rò điện hoặc chập mạch.
- Kiểm tra kết cấu, kích thước và các đặc tính kỹ thuật của cáp theo TCVN 5935-1:2013, áp dụng với cáp có cách điện dạng đùn cho điện áp danh định 1 kV đến 30 kV.
- Thử nghiệm điện sau khi lắp đặt để đảm bảo tính chắc chắn và an toàn của sản phẩm cũng như phụ kiện đi kèm.
- Công tác nghiệm thu còn bao gồm kiểm tra chất lượng thi công, tuân thủ các tiêu chuẩn thi công lắp đặt hệ thống điện hạ áp theo các tiêu chuẩn TCVN 6454:2023 về hệ thống dây dẫn và cáp điện trong thi công lắp đặt.
- Lập biên bản nghiệm thu, kiểm tra thực tế và thử nghiệm hệ thống điện để đảm bảo hoạt động hiệu quả trước khi đưa vào sử dụng chính thức.
Tóm lại, các tiêu chuẩn nghiệm thu dây cáp điện liên quan đến việc đảm bảo tính an toàn, độ bền, hiệu quả cách điện, kiểm tra thiết bị, vật liệu và quy trình lắp đặt theo các tiêu chuẩn quốc gia và kỹ thuật hiện hành để đảm bảo dây cáp điện phù hợp và an toàn trong vận hành công nghiệp và dân dụng
Link download tiêu chuẩn dây cáp điện TCVN 5936:1995
Link download >> Tiêu chuẩn dây cáp điện TCVN 5936:1995
Các tiêu chuẩn cáp điện hạ thế như TCVN 5935, TCVN 6610, TCVN 6611 và các tiêu chuẩn liên quan quy định rõ ràng về điện áp danh định, vật liệu cách điện (PVC, XLPE, EPR), cấu trúc ruột dẫn và các yêu cầu thử nghiệm nhằm đảm bảo chất lượng và an toàn khi sử dụng. Việc áp dụng nghiêm ngặt các tiêu chuẩn này không chỉ giúp nâng cao tuổi thọ của hệ thống điện mà còn bảo vệ người sử dụng và thiết bị điện khỏi các rủi ro tiềm ẩn, góp phần phát triển hệ thống điện bền vững và an toàn tại Việt Nam. Liên hệ ngay Cáp điện VN nếu quý khách có nhu cầu mua các sản phẩm dây cáp điện.
