Dây điện lõi nhôm 7 sợi là gì? Cấu tạo và ưu điểm của dây điện lõi 7 sợi

Trong hệ thống điện hiện đại, việc lựa chọn dây dẫn phù hợp không chỉ giúp đảm bảo an toàn mà còn tối ưu hiệu quả truyền tải điện năng. Một trong những loại dây dẫn phổ biến và được ưa chuộng hiện nay là dây điện lõi nhôm 7 sợi. Đây là loại dây dẫn có lõi gồm 7 sợi nhôm xoắn bện đồng tâm, được bọc lớp cách điện bằng nhựa PVC hoặc XLPE. Với trọng lượng nhẹ, chi phí hợp lý và khả năng dẫn điện ổn định, dây điện lõi nhôm 7 sợi ngày càng được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp và dân dụng. Bài viết này sẽ giúp bạn hiểu rõ hơn về cấu tạo, đặc điểm và vai trò của loại dây điện này trong hệ thống điện hiện nay

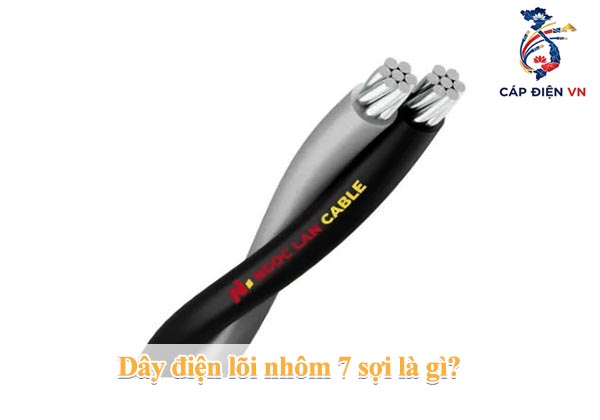

Dây điện lõi nhôm 7 sợi là gì?

Dây điện lõi nhôm 7 sợi là loại dây dẫn điện có lõi dẫn được cấu tạo từ 7 sợi nhôm nhỏ xoắn bện đồng tâm với nhau, bên ngoài được bọc lớp cách điện bằng nhựa PVC hoặc XLPE. Cấu trúc bện gồm 7 sợi này giúp dây có độ bền cơ học cao, khả năng dẫn điện tốt hơn so với dây nhôm thông thường, đồng thời tăng tính linh hoạt và dễ dàng uốn cong khi lắp đặt.

Cấu tạo của dây điện lõi nhôm 7 sợi

Dây điện lõi nhôm 7 sợi là loại dây dẫn có cấu tạo chắc chắn, bền bỉ và linh hoạt, phù hợp cho nhiều ứng dụng truyền tải điện trung và hạ thế với hiệu quả kinh tế cao

Cấu tạo:

Dây điện lõi nhôm 7 sợi gồm lõi dẫn điện được tạo thành từ 7 sợi nhôm nhỏ xoắn bện đồng tâm với nhau, giúp tăng độ bền cơ học và tính linh hoạt cho dây. Lõi nhôm này thường là nhôm cấp 2 (class 2) với độ tinh khiết cao, đảm bảo khả năng dẫn điện tốt. Bên ngoài lõi dẫn là lớp cách điện làm từ nhựa PVC hoặc XLPE, có tác dụng cách điện, chống ẩm, chịu nhiệt và bảo vệ lõi nhôm khỏi các tác động môi trường.

Phân loại cấu trúc lõi:

• Lõi 7 sợi nhôm có thể được bện theo hai kiểu:
• Xoắn đồng tâm với mặt cắt sợi tròn
• Xoắn đồng tâm có cán nén chặt với mặt cắt sợi hình lục giác.

Tiết diện phổ biến:

Dây lõi nhôm 7 sợi thường có tiết diện nhỏ hơn 35 mm², ví dụ như 16 mm² (7×1.70 mm²), 25 mm² (7×2.14 mm²), 35 mm² (7×2.14 mm²).

Đặc tính kỹ thuật dây điện lõi nhôm 7 sợi

Dây điện lõi nhôm 7 sợi có những đặc tính kỹ thuật sau đây:

• Khả năng dẫn điện: Nhôm có khả năng dẫn điện khoảng 60% so với đồng, nhưng với cấu tạo 7 sợi bện, dây có độ bền cơ học cao, chịu được áp lực tải điện ổn định.
• Trọng lượng nhẹ: Nhôm nhẹ hơn đồng khoảng 2,5 lần, giúp giảm tải trọng cho hệ thống dây dẫn và dễ dàng vận chuyển, thi công.
• Chịu nhiệt và chống ăn mòn: Lớp cách điện PVC hoặc XLPE giúp dây chịu được nhiệt độ cao, chống ẩm, chống oxy hóa và tăng tuổi thọ khi sử dụng ngoài trời hoặc trong môi trường khắc nghiệt.
• Tính linh hoạt: Cấu tạo bện 7 sợi làm dây mềm dẻo, dễ uốn cong, thuận tiện thi công trong các công trình có nhiều khúc cua.

Tóm lại, .

Ưu điểm nổi bật của dây điện

Ưu điểm nổi bật của dây điện lõi nhôm 7 sợi bao gồm:

• Tiết kiệm chi phí: Giá thành dây nhôm 7 sợi thấp hơn khoảng 60-70% so với dây đồng cùng tiết diện, giúp giảm đáng kể chi phí đầu tư cho hệ thống điện.
• Linh hoạt trong lắp đặt: Cấu tạo gồm 7 sợi nhôm xoắn bện đồng tâm làm cho dây mềm dẻo, dễ uốn cong, thuận tiện khi thi công và đi dây trong các công trình.
• Khả năng chống oxy hóa và bền bỉ với môi trường: Lớp cách điện bằng XLPE hoặc PVC giúp dây chịu nhiệt tốt, chống ẩm và chống oxy hóa, phù hợp cho cả lắp đặt trong nhà và ngoài trời, kể cả môi trường khắc nghiệt.
• Trọng lượng nhẹ: Nhôm nhẹ hơn đồng khoảng 2,5 lần, giúp giảm tải trọng cho hệ thống dây dẫn và công trình, đồng thời dễ vận chuyển và thi công hơn.
• Độ bền cơ học cao: Cấu trúc bện 7 sợi tăng khả năng chịu lực, chịu áp lực tốt, giảm nguy cơ đứt gãy khi lắp đặt hoặc vận hành.
• Tính ứng dụng đa dạng: Thích hợp cho nhiều mục đích như truyền tải điện công suất vừa, hệ thống chiếu sáng, ổ cắm điện trong dân dụng và công nghiệp.
• Tuy nhiên, dây nhôm có điện trở cao hơn đồng nên cần chọn tiết diện phù hợp để đảm bảo hiệu quả truyền tải điện và an toàn khi sử dụng

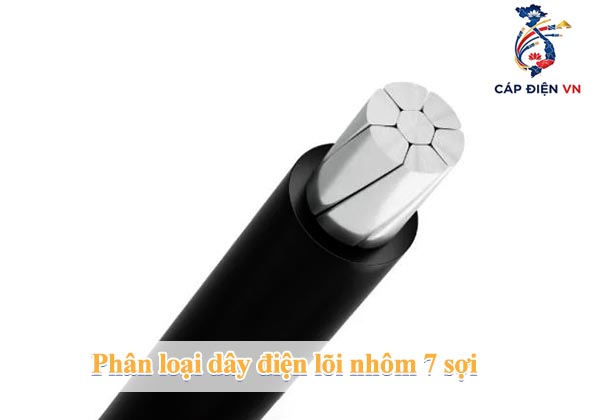

Phân loại dây điện lõi nhôm 7 sợi

Phân loại dây điện lõi nhôm 7 sợi được thực hiện dựa trên nhiều tiêu chí chính như tiết diện dây, số lõi, loại cách điện và cấu trúc lõi dẫn. Cụ thể:

Phân loại theo tiết diện dây:

Tiết diện mặt cắt ngang của lõi dây ảnh hưởng trực tiếp đến khả năng dẫn điện. Dây nhôm 7 sợi thường có các tiết diện phổ biến như:

• 16 mm² (7 sợi, mỗi sợi 1.70 mm²)
• 25 mm² (7 sợi, mỗi sợi 2.14 mm²)
• 35 mm² (7 sợi, mỗi sợi 2.14 mm²)

Lưu ý, dây lõi 7 sợi thường có tiết diện dưới 35 mm²; với tiết diện lớn hơn, nhà sản xuất thường dùng lõi 19 sợi để tăng tính linh hoạt.

Phân loại theo số lõi và loại cách điện:

Dây điện lõi nhôm 7 sợi có thể là dây đơn lõi hoặc đa lõi, với lớp cách điện bằng nhựa PVC hoặc XLPE. Một số ký hiệu phổ biến:

• Dây đơn lõi nhôm cách điện PVC: AV 16, AV 25, AV 35
• Dây đôi lõi nhôm cách điện PVC: DuAV 16, DuAV 25, DuAV 35
• Dây đơn lõi nhôm cách điện XLPE: AX 16, AX 25, AX 35
• Cáp nhôm vặn xoắn hạ thế 2-4 lõi cách điện XLPE: LV-ABC 2×16, 3×25, 4×25
• Cáp nhôm đơn hoặc 3 lõi cách điện XLPE có vỏ bọc PVC: AXV 25, AXV 3×10, AXV 3×16.

Phân loại theo cấu trúc lõi:

Lõi 7 sợi nhôm có thể được xoắn bện theo 2 kiểu:

• Xoắn đồng tâm với mặt cắt sợi tròn
• Xoắn đồng tâm có cán nén chặt với mặt cắt sợi hình lục giác.

Tóm lại, dây điện lõi nhôm 7 sợi rất đa dạng về chủng loại, phù hợp với nhiều ứng dụng khác nhau tùy theo tiết diện, số lõi và vật liệu cách điện, giúp người dùng dễ dàng lựa chọn loại dây phù hợp với nhu cầu sử dụng và điều kiện kỹ thuật cụ thể.

Ứng dụng của dây điện lõi nhôm 7 sợi

Ứng dụng của dây điện lõi nhôm 7 sợi rất đa dạng và phổ biến trong nhiều lĩnh vực, từ dân dụng đến công nghiệp nhẹ và nông nghiệp:

Trong công trình dân dụng:

Dây nhôm 7 sợi thường được dùng để cung cấp điện cho hệ thống chiếu sáng, lắp đặt ổ cắm điện, đi dây âm trần, âm sàn, âm tường trong các hộ gia đình, chung cư, văn phòng.

Trong công nghiệp nhẹ:

Dây được sử dụng để truyền tải điện năng giữa các nhà xưởng, cấp nguồn cho thiết bị điện công nghiệp, lắp đặt công tắc điện trong các nhà máy, xí nghiệp.

Trong nông nghiệp:

Dây điện lõi nhôm 7 sợi dùng để cấp điện cho hệ thống tưới tiêu, chiếu sáng chuồng trại, hỗ trợ các hoạt động sản xuất nông nghiệp.

Ngoài ra, dây nhôm 7 sợi còn được ứng dụng trong các hệ thống truyền tải điện trung thế và hạ thế, đặc biệt ở những nơi cần dây dẫn có khả năng chịu tải tốt và linh hoạt trong lắp đặt.

Trên đây là các thông tin về dây điện lõi nhôm 7 sợi là gì? Dây điện lõi nhôm 7 sợi là giải pháp dây dẫn hiệu quả, kinh tế và linh hoạt trong nhiều hệ thống điện từ dân dụng đến công nghiệp. Cấu tạo lõi 7 sợi nhôm bện đồng tâm không chỉ giúp tăng độ bền cơ học mà còn đảm bảo khả năng dẫn điện tốt và chịu tải ổn định. Nhờ ưu điểm trọng lượng nhẹ, giá thành thấp và khả năng chống ăn mòn, dây điện lõi nhôm 7 sợi là lựa chọn tối ưu cho các công trình truyền tải điện trung và hạ thế. Việc hiểu rõ về loại dây này sẽ giúp người dùng và kỹ thuật viên có thể lựa chọn, thi công và bảo trì hệ thống điện một cách an toàn và hiệu quả. Liên hệ Cáp điện Việt Nam để nhận tư vấn báo giá tốt nhất về sản phẩm này.
