Palang cáp điện là gì? Nguyên lý hoạt động Palang cáp điện

Palang cáp điện là một thiết bị nâng hạ quan trọng được sử dụng rộng rãi trong nhiều ngành công nghiệp và xây dựng hiện nay. Với cấu tạo gồm động cơ điện, tang cuốn cáp và hệ thống điều khiển, palang cáp điện giúp nâng và hạ các vật nặng một cách dễ dàng, nhanh chóng và an toàn. Thiết bị này không chỉ giúp giảm sức lao động thủ công mà còn nâng cao hiệu quả công việc trong các nhà máy, kho bãi, công trường xây dựng và cả các ngành công nghiệp nặng.

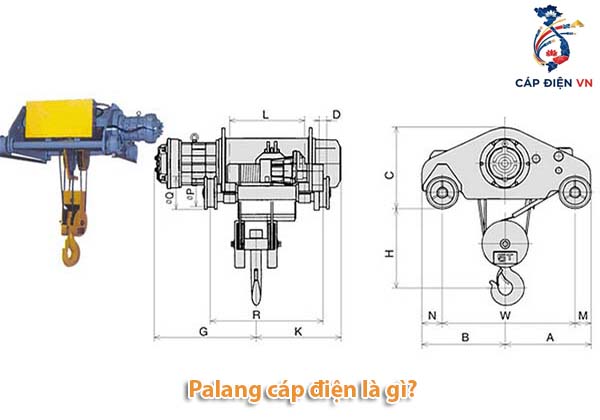

Palang cáp điện là gì?

Palang cáp điện là thiết bị nâng hạ dùng để kéo, nâng các vật nặng theo phương thẳng đứng, hoạt động bằng nguồn điện. Thiết bị này sử dụng dây cáp thép cuốn trên tang trống để nâng hoặc hạ tải, thường được lắp đặt trên dầm I hoặc ray trên cao, có thể di chuyển theo phương ngang để vận chuyển hàng hóa trong nhà xưởng, kho bãi hoặc công trường.

So với palang xích điện, palang cáp điện có khả năng nâng tải lớn hơn, từ vài tấn đến hàng trăm tấn, với hành trình cáp dài hơn (có thể lên đến 30-40 mét), giúp nâng hạ vật nặng ổn định, ít bị lắc nhờ thiết kế dây cáp quấn đối xứng trên tang trống. Palang cáp điện có kết cấu chắc chắn, hoạt động ổn định, có thể vận hành độc lập hoặc kết hợp với cầu trục, cổng trục tạo thành hệ thống nâng hạ đồng bộ.

Palang cáp điện thường được phân loại theo tốc độ (ví dụ palang CD một tốc độ, palang MD hai tốc độ), theo cấu trúc dầm (dầm đơn hoặc dầm đôi) và theo ứng dụng đặc thù như palang cáp điện luyện kim chịu nhiệt cao hoặc palang chống cháy nổ dùng trong môi trường nguy hiểm.

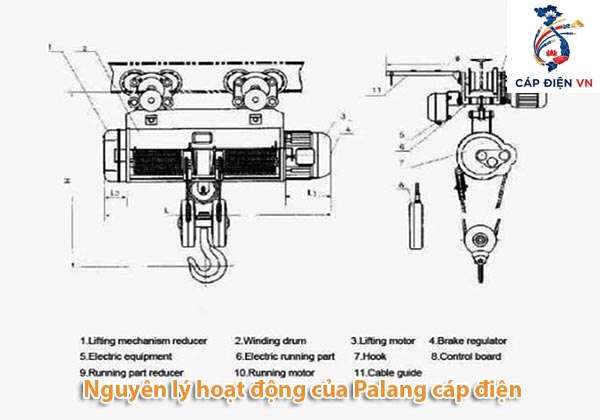

Cấu tạo của Palang cáp điện

Cấu tạo của Palang cáp điện bao gồm các bộ phận chính sau:

• Động cơ điện: Là bộ phận quan trọng nhất, cung cấp lực quay để cuốn hoặc nhả dây cáp, giúp nâng hoặc hạ tải. Động cơ thường là loại điện 3 pha 380V, có thể đảo chiều để điều khiển nâng lên hoặc hạ xuống.
• Hộp giảm tốc: Giúp giảm tốc độ quay của động cơ, tăng mô-men xoắn, đảm bảo vận hành ổn định và an toàn khi nâng hạ.
• Tang tời: Là trống cuốn dây cáp, dây cáp được quấn quanh tang tời khi nâng hạ vật.
• Dây cáp tải: Dây thép chịu lực dùng để treo và nâng vật nặng.
• Puly (ròng rọc): Có tác dụng chuyển hướng dây cáp và tăng lực nâng, giúp giảm tải cho động cơ.
• Móc cẩu: Dùng để móc và treo vật cần nâng, có loại móc đơn và móc kép tùy theo trọng lượng và yêu cầu nâng hạ.
• Bộ điều khiển: Bao gồm nút bấm hoặc tay điều khiển giúp người vận hành dễ dàng điều khiển nâng lên, hạ xuống, di chuyển trái, phải.

Các bộ phận này được bố trí thẳng hàng với nhau, tạo thành một hệ thống đồng bộ, giúp palang hoạt động hiệu quả và an toàn.

Nguyên lý hoạt động Palang cáp điện

Nguyên lý hoạt động của Palang cáp điện như sau:

Khi người vận hành nhấn nút điều khiển, dòng điện được cấp vào động cơ điện, động cơ quay làm quay tang tời cuốn hoặc nhả dây cáp tải. Dây cáp tải được cuốn quanh tang tời sẽ kéo móc cẩu và vật nặng đi lên hoặc thả xuống tùy theo yêu cầu. Hộp giảm tốc sẽ điều chỉnh tốc độ quay của động cơ, đảm bảo quá trình nâng hạ diễn ra êm ái, chính xác và an toàn.

Ngoài ra, palang còn có thể di chuyển theo phương ngang trên dầm ray nhờ động cơ chuyển xe con, giúp vận chuyển vật nặng đến vị trí mong muốn. Thiết kế dây cáp thường là dạng đôi đối xứng để giảm hiện tượng lắc, xoay vật khi nâng hạ, tăng độ ổn định cho quá trình vận hành.

Tóm lại, palang cáp điện hoạt động dựa trên nguyên lý chuyển đổi điện năng thành cơ năng quay tang tời, kết hợp với hệ thống puly và móc cẩu để nâng, hạ và di chuyển vật nặng một cách hiệu quả và an toàn.

Phân loại Palang cáp điện

Palang cáp điện được phân loại dựa trên nhiều tiêu chí khác nhau, trong đó phổ biến nhất là theo tốc độ vận hành, cách sử dụng và nguồn năng lượng.

Phân loại theo tốc độ vận hành:

• Palang cáp điện tốc độ thường (CD series): Có một tốc độ nâng hạ duy nhất, phù hợp với các công việc nâng hạ đơn giản, không yêu cầu độ chính xác cao.
• Palang cáp điện hai tốc độ (MD series): Có hai tốc độ nâng hạ, gồm tốc độ chậm và tốc độ thường. Loại này thường được dùng trong các công việc đòi hỏi nâng hạ chính xác, như lắp ráp, sửa chữa, bảo trì thiết bị.

Phân loại theo cách sử dụng:

• Palang cáp điện dầm đơn: Có một dầm chịu lực, thường dùng cho các công trình nhỏ hoặc tải trọng vừa phải.
• Palang cáp điện dầm đôi: Có hai dầm chịu lực, thích hợp cho các công trình lớn, tải trọng nặng và yêu cầu nâng hạ liên tục.
• Palang cáp điện phòng nổ: Được thiết kế đặc biệt để sử dụng trong môi trường có nguy cơ cháy nổ cao, đảm bảo an toàn tuyệt đối.

Phân loại theo nguồn năng lượng sử dụng:

• Palang cáp điện dùng điện 3 pha (380V): Phổ biến trong các nhà máy, xí nghiệp lớn.
• Palang cáp điện dùng điện 1 pha (220V): Thường dùng trong các nhà xưởng nhỏ hoặc nơi không có nguồn điện 3 pha.
• Palang cáp điện dùng năng lượng khác: Như xăng, dầu, thích hợp cho các công trường không có nguồn điện ổn định.

Ngoài ra, theo tiêu chuẩn TCVN 5180:1990, palang điện còn được phân loại theo chế độ làm việc, dựa trên thời gian làm việc và tải trọng, để phù hợp với các yêu cầu kỹ thuật và an toàn trong từng ứng dụng cụ thể.

Các loại palang cáp điện phổ biến ở Việt Nam

Các loại palang cáp điện phổ biến ở Việt Nam hiện nay chủ yếu đến từ các thương hiệu nổi tiếng nhập khẩu từ Hàn Quốc, Nhật Bản, Trung Quốc và một số thương hiệu khác. Dưới đây là những loại và thương hiệu palang cáp điện được ưa chuộng:

Palang cáp điện Hàn Quốc:

Các thương hiệu như Hyundai, Sungdo, LK, KG rất phổ biến tại Việt Nam. Palang Hyundai nổi bật với thiết kế nhỏ gọn, độ bền cao, khả năng chịu tải lớn và vận hành ổn định. Palang Sungdo có ưu điểm giá thành hợp lý, thiết kế tiện lợi, phù hợp với nhiều công trình vừa và nhỏ. LK và KG cũng là những thương hiệu được đánh giá cao về chất lượng và độ bền.

Palang cáp điện Nhật Bản:

Thương hiệu như Hitachi, Kawasaki được ưa chuộng nhờ chất lượng vượt trội, độ bền cao và an toàn khi sử dụng. Palang Nhật Bản thường có giá cao hơn nhưng được nhiều nhà máy, xí nghiệp tin dùng vì hiệu suất và độ ổn định.

Palang cáp điện Trung Quốc:

Các dòng như CD, CD1 được sử dụng rộng rãi nhờ giá thành cạnh tranh và chất lượng ngày càng cải thiện. Đây là lựa chọn phổ biến cho các công trình cần tiết kiệm chi phí nhưng vẫn đảm bảo hiệu quả nâng hạ.

Các thương hiệu khác:

Ngoài ra còn có các thương hiệu quốc tế như Stahl, Brima, Abus, Munck, Nitto, Vital cũng có mặt tại thị trường Việt Nam, phục vụ các nhu cầu nâng hạ đa dạng.

Palang cáp điện là giải pháp nâng hạ hiện đại, bền bỉ và đa năng, đáp ứng tốt các yêu cầu về tải trọng lớn và vận hành liên tục trong môi trường công nghiệp. Nhờ tính năng vận hành ổn định, khả năng nâng tải đa dạng và thiết kế an toàn, palang cáp điện đã trở thành thiết bị không thể thiếu trong các hệ thống nâng hạ hiện đại, góp phần tối ưu hóa quy trình sản xuất và đảm bảo an toàn lao động.
